Charbonnages de Zolder

Le charbonnage

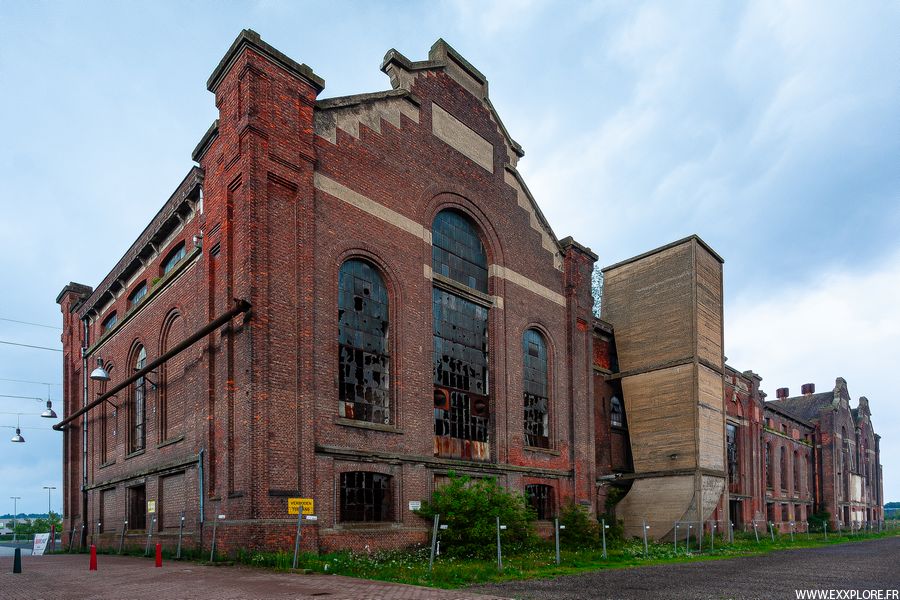

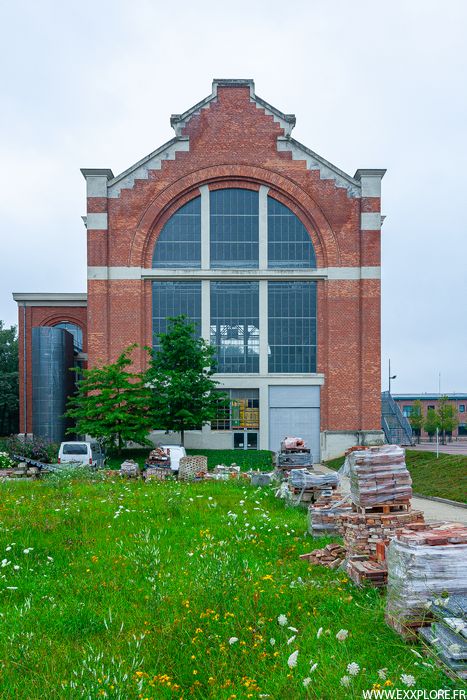

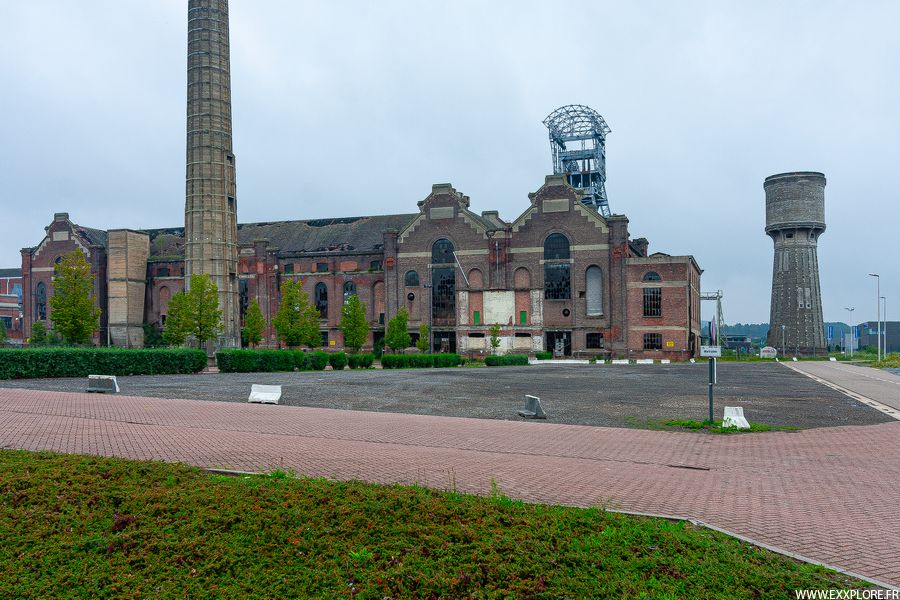

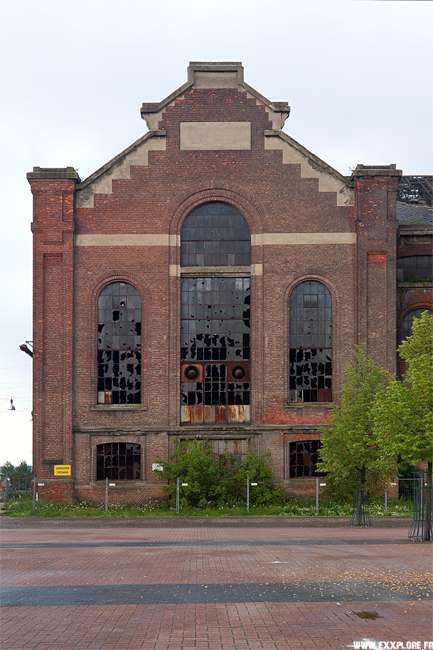

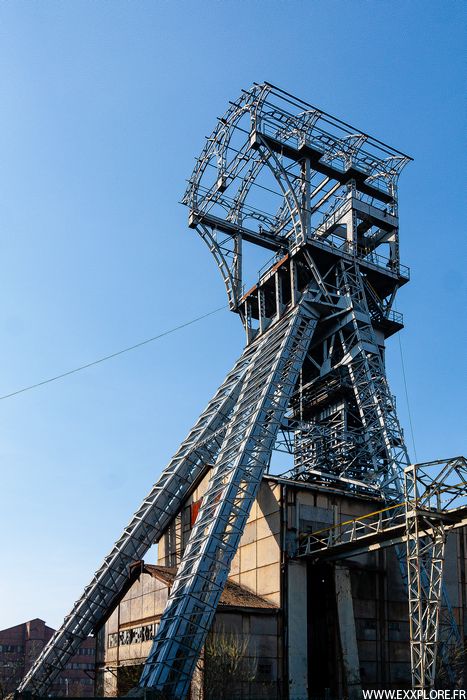

Bâtiment des machines Bâtiment extraction puits 1 Bâtiment des machines Bâtiment des machines Bâtiment des machines
Zolder

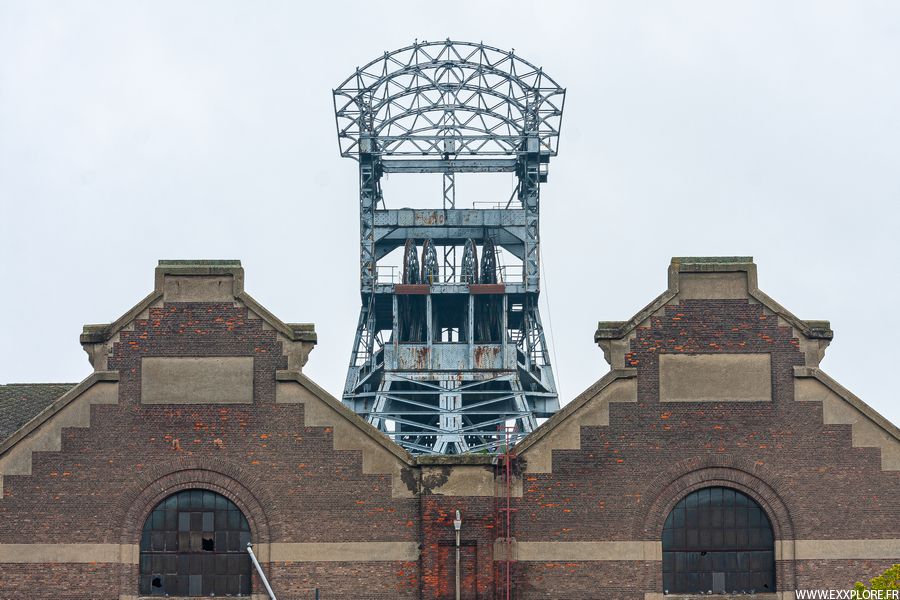

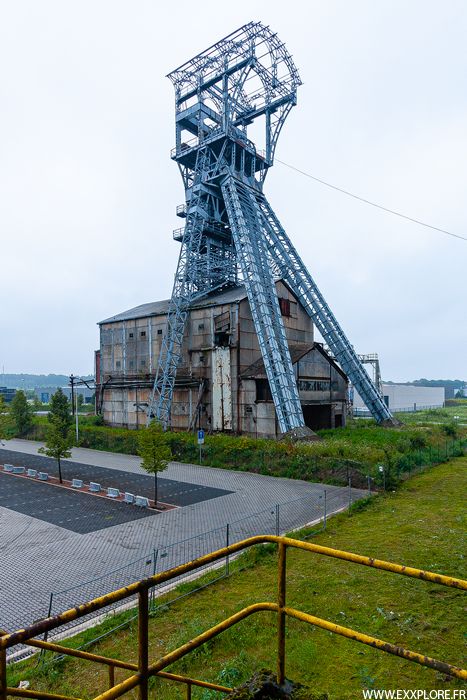

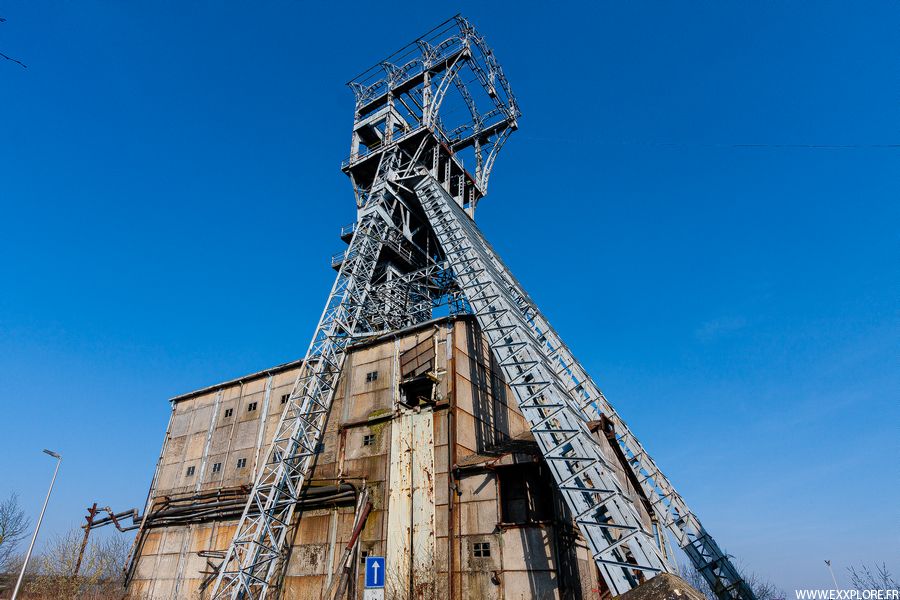

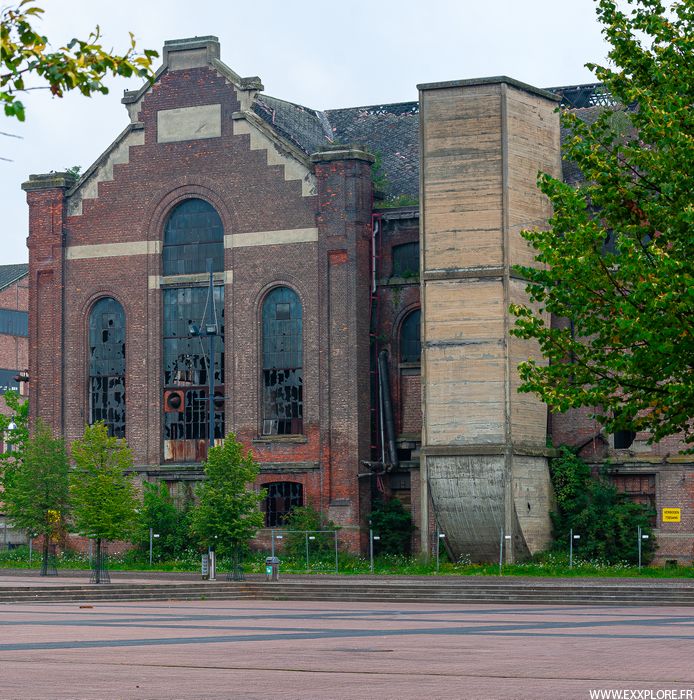

Bâtiment d'extraction puits 2 Conduit de ventilation Bâtiment des machines Bâtiment d'extraction puits 2 Cheminée
Zolder

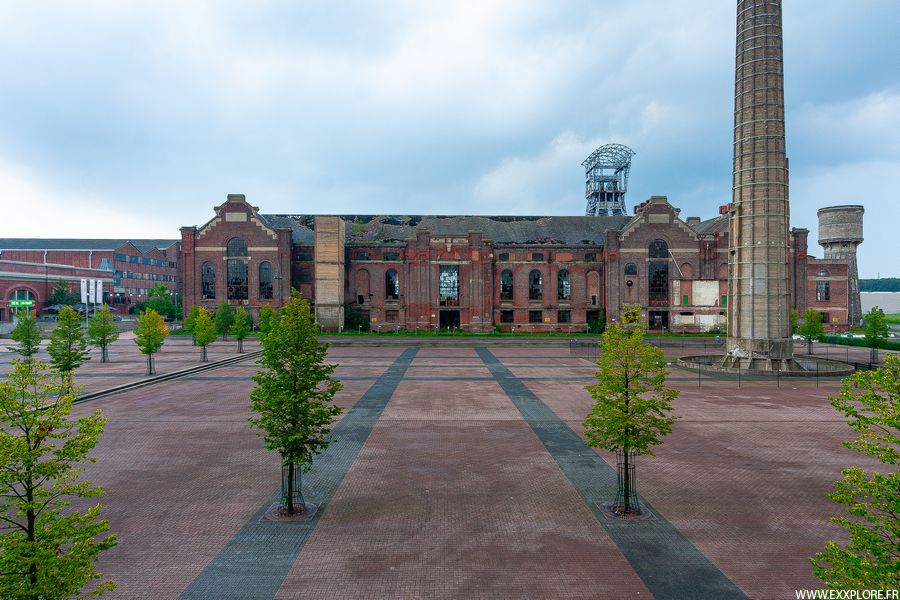

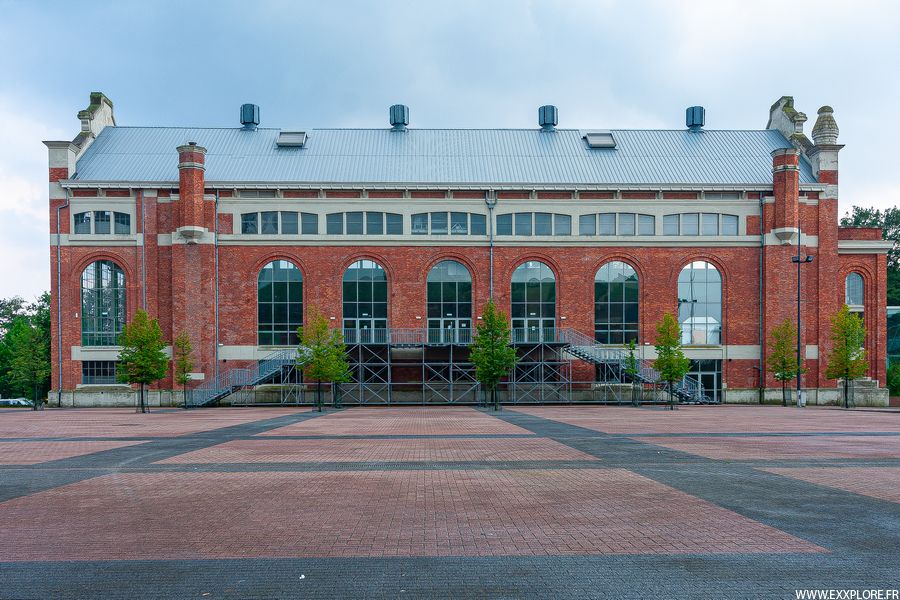

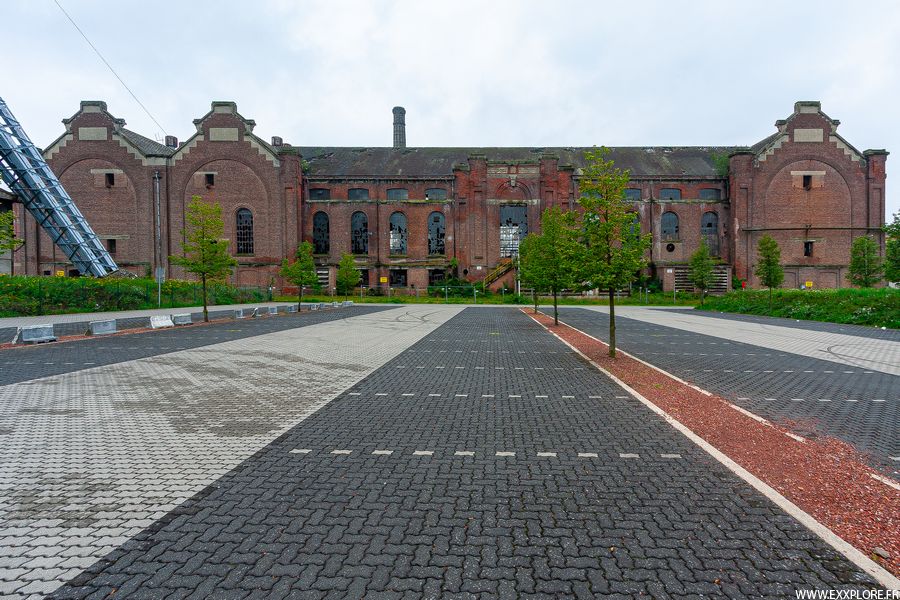

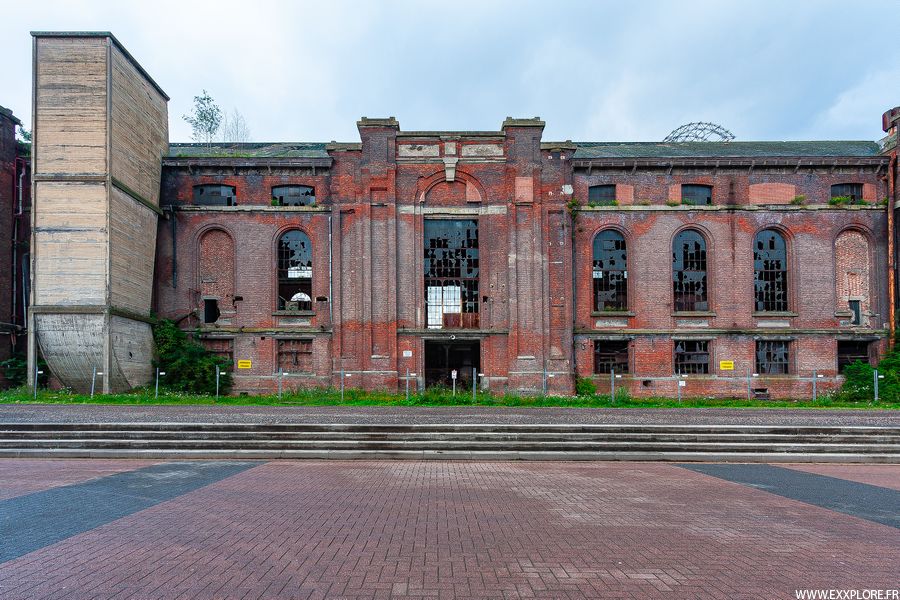

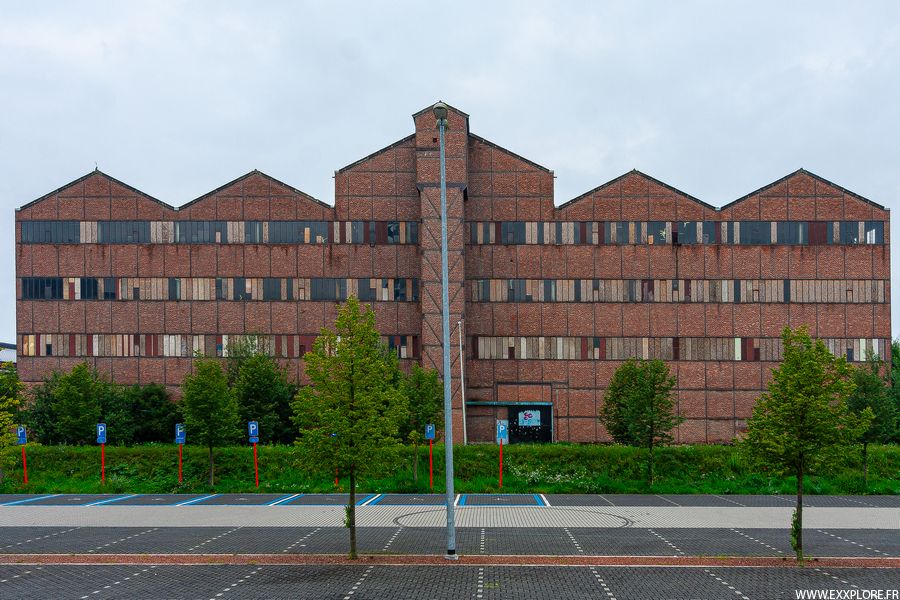

Notes C'est un beau bâtiment, très industriel, presque symétrique fait de briques et de béton avec de grandes fenêtres cintrées, qui accueille au centre des compresseurs et de chaque côté, un partie réservée pour les machines d'extraction.

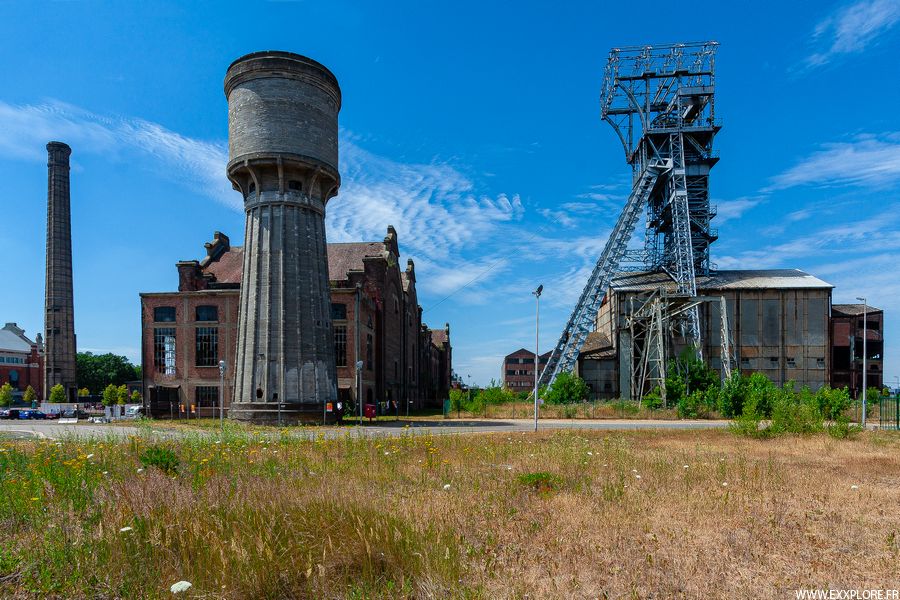

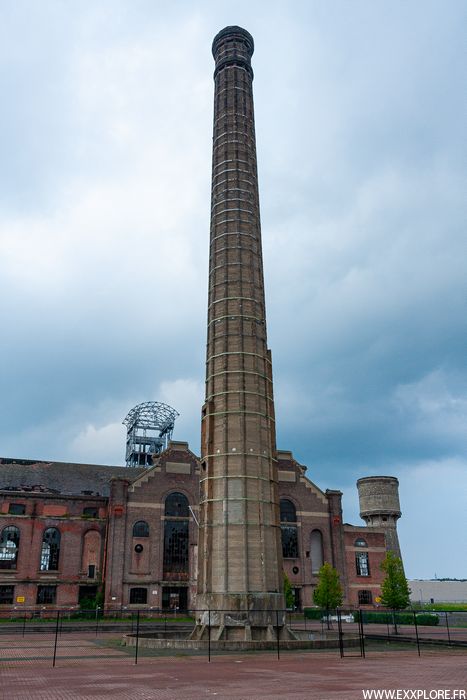

Devant il reste une imposante cheminée (1913) en béton de 55 mètres de haut qui servait pour le bâtiment des chaudières aujourd'hui disparu. La cheminée et le château d'eau sont construites par la société Monnoyer par la méthode de béton préfabriqué

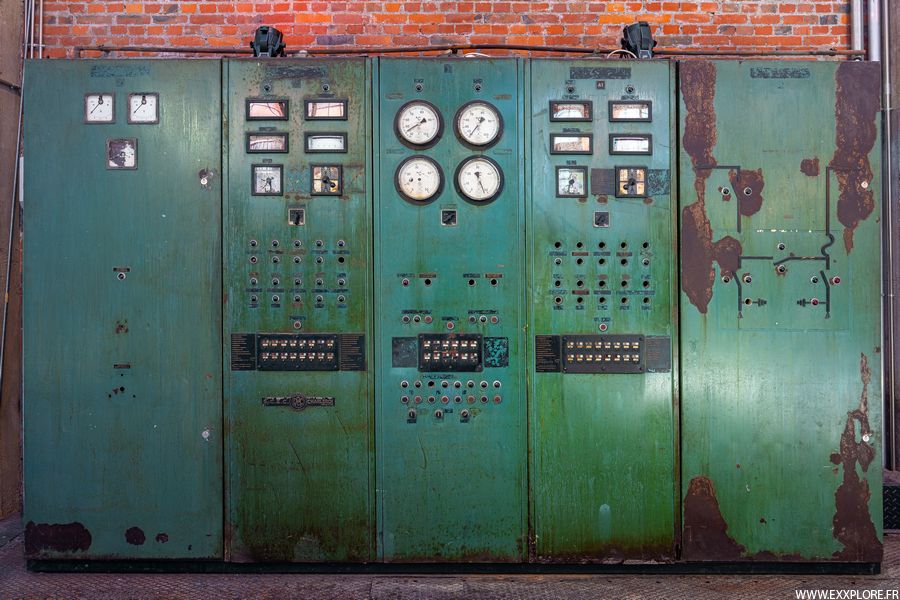

Centrale électrique Centrale électrique Centrale électrique Ateliers
Zolder

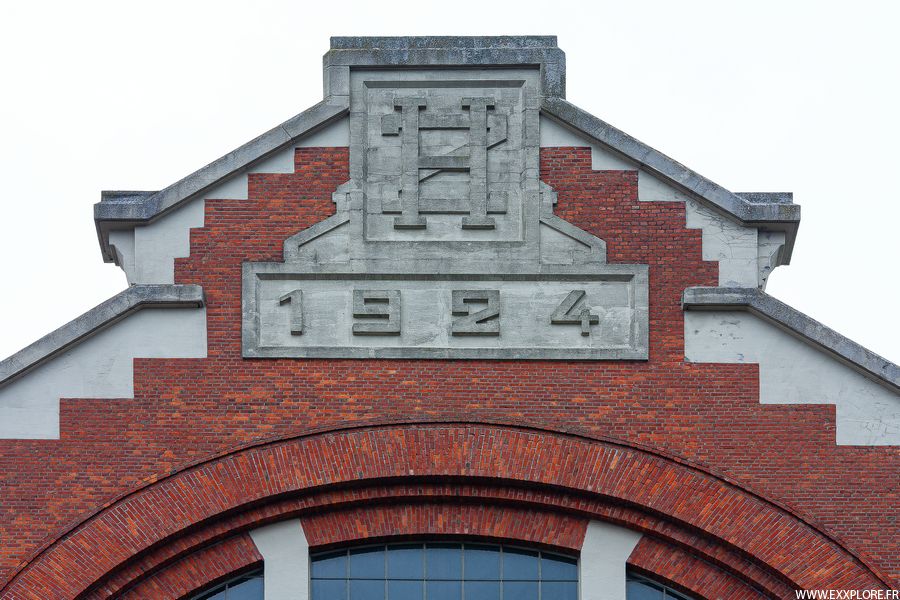

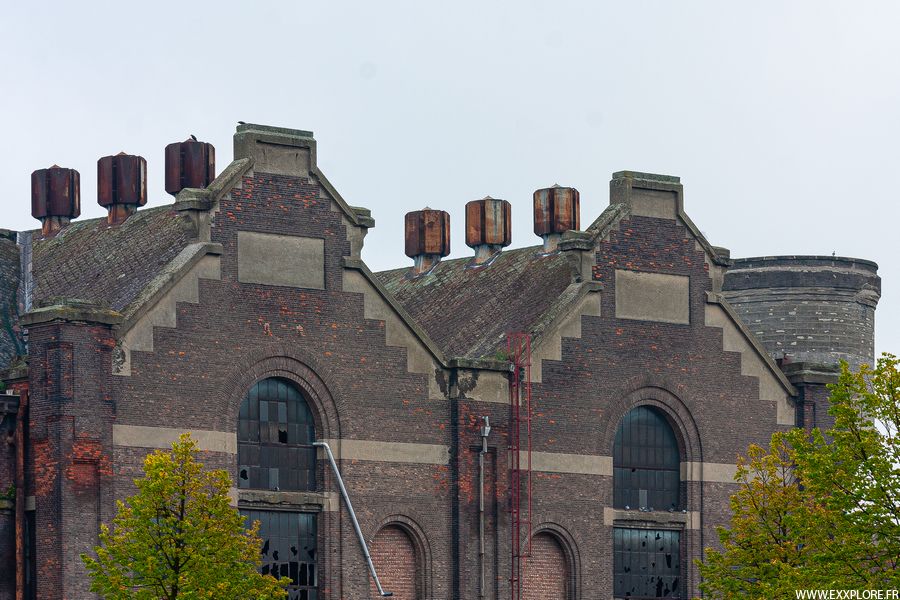

Notes La centrale est construite par Armand Dewandre et suit le même style architectural du siège, un très beau fronton nous indique sa date (1924) surmonté des initiales du siège. L'intérieur est vide, il y avait ici pas moins de 15 chaudières, néanmoins il reste encore les escaliers métalliques, ponts roulants et panneaux électriques et à l'extérieur, deux cheminées et les quatre tours de ventilation.

Puits 2

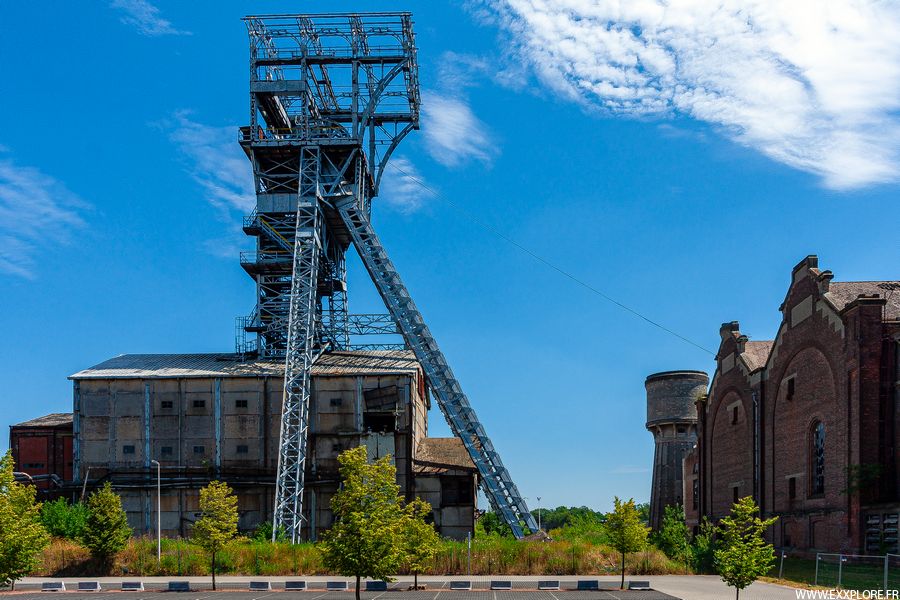

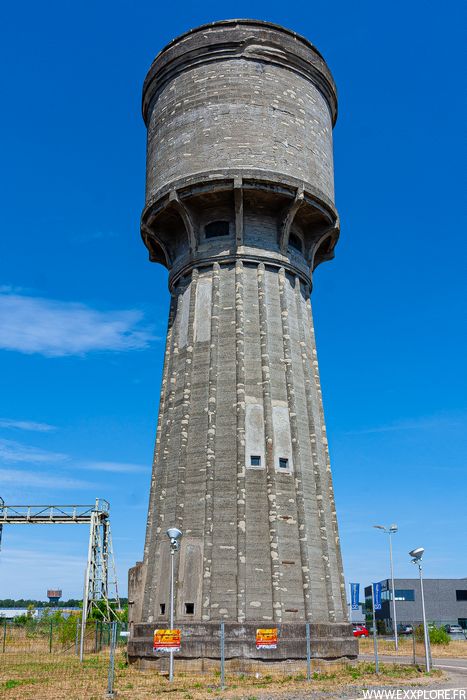

Puits 2 Puits 2 Puits 2 Puits 2 Puits 2 Château d'eau
Zolder

Notes Le puits 1 est foncé en 1924 et le puits 2 dés 1925.

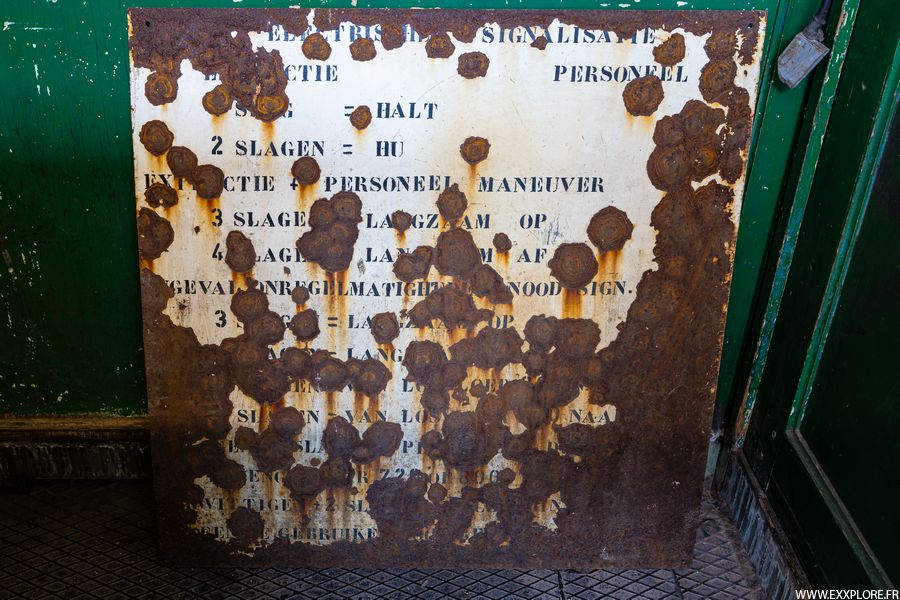

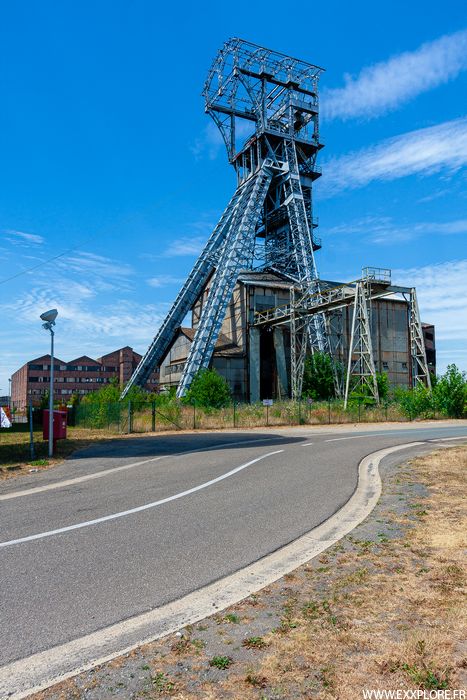

Puits - Emplacement des skips Signalisation du puits Signalisation du puits Premier étage
Zolder

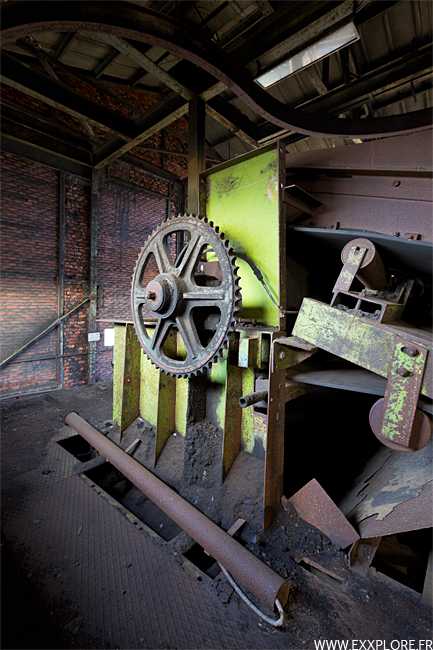

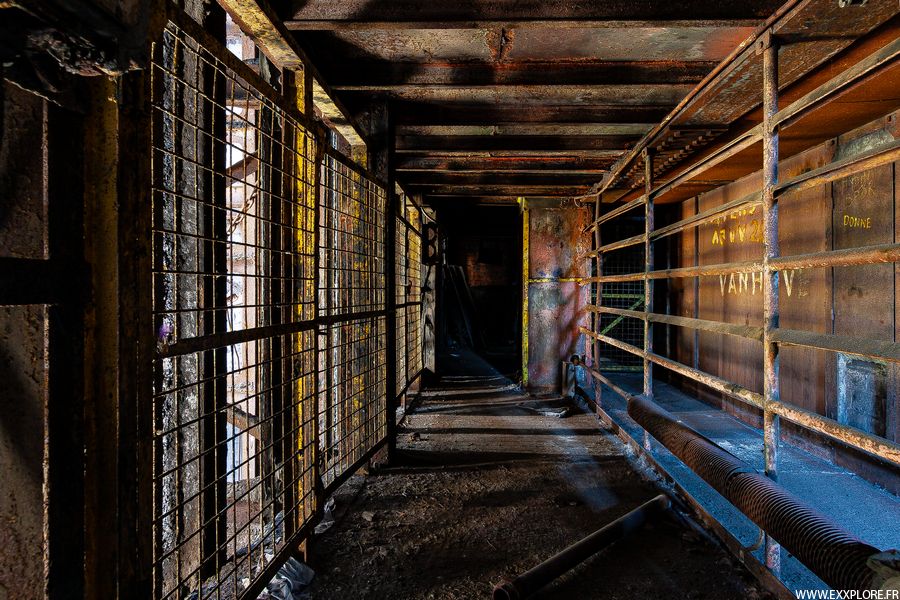

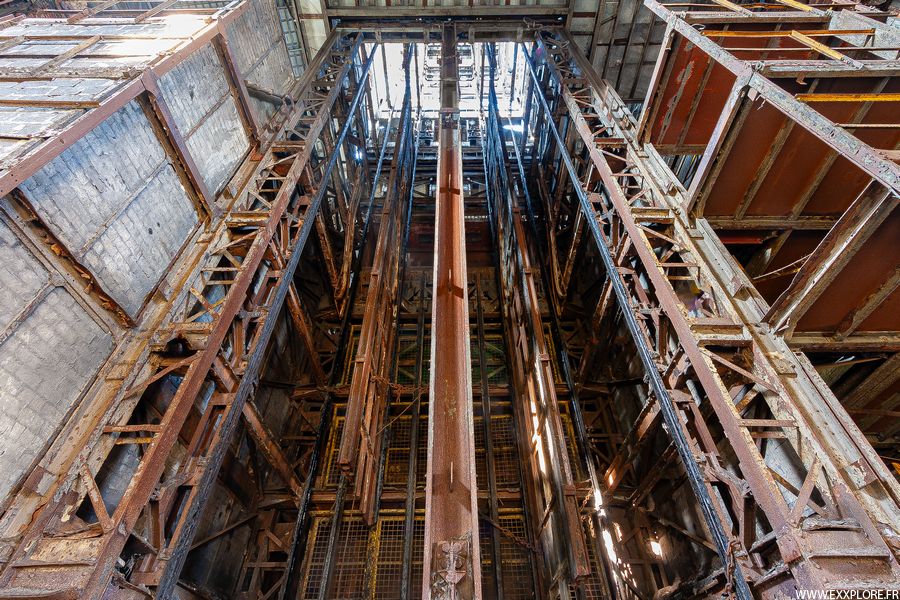

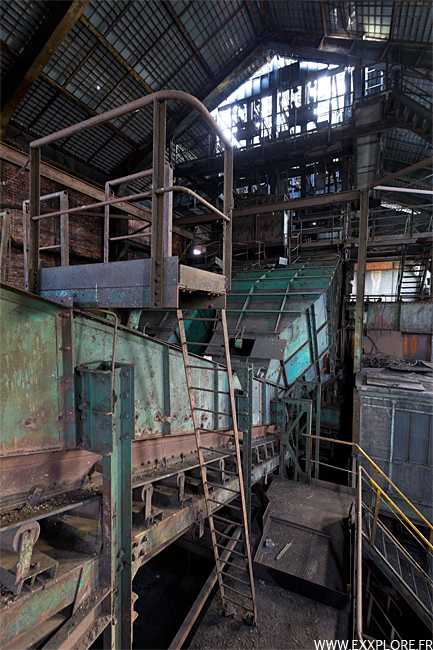

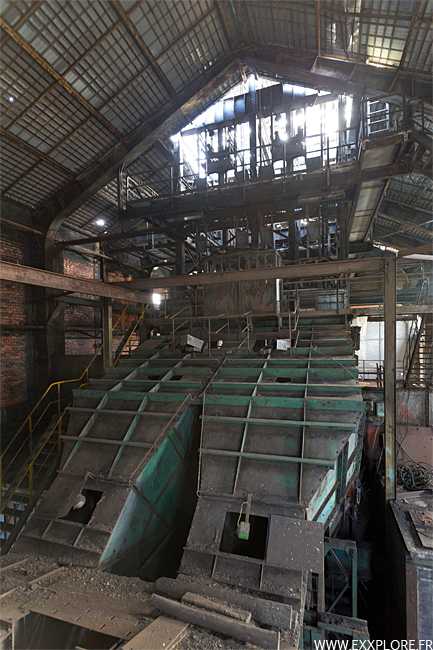

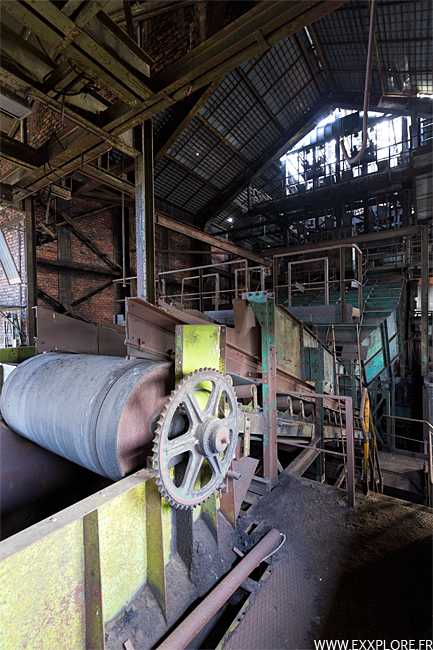

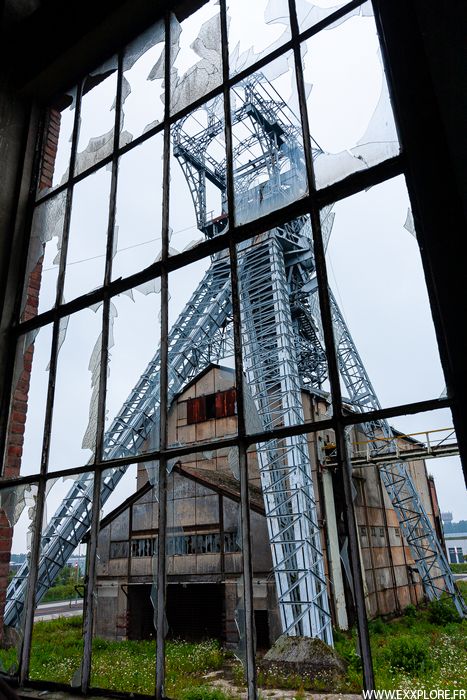

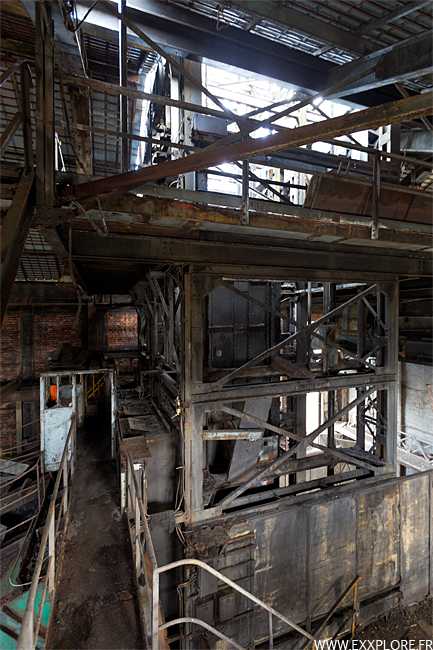

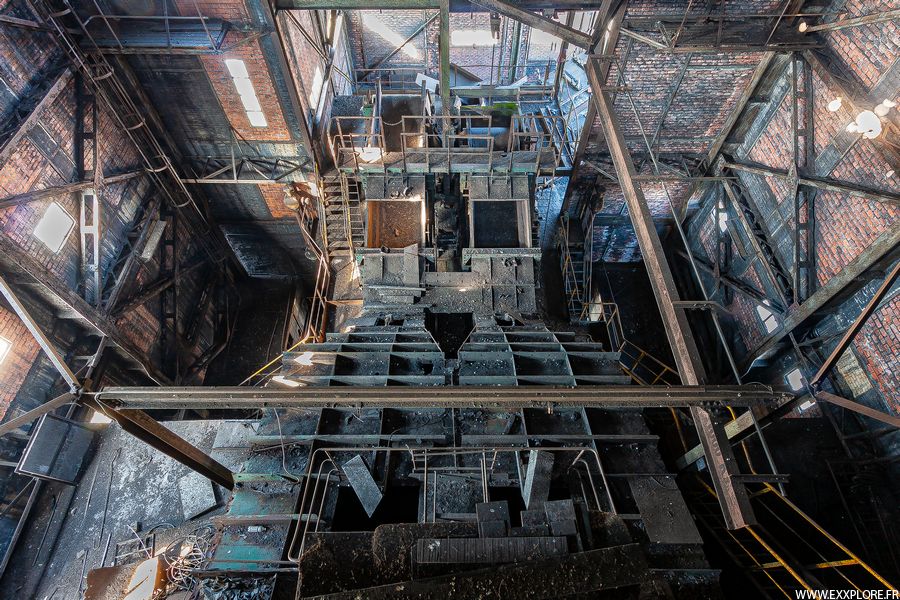

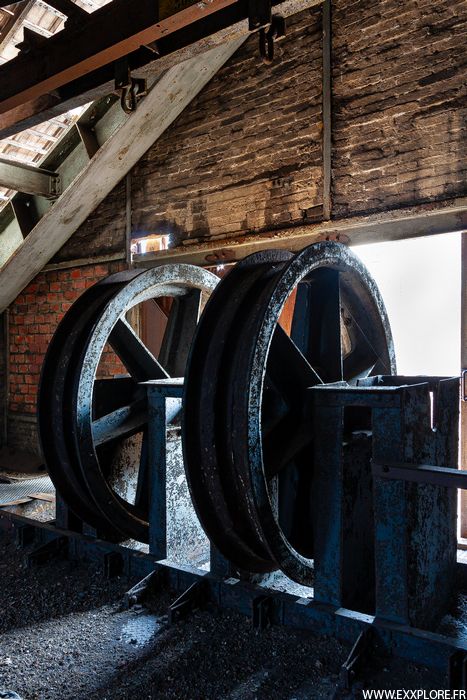

Arrivée Skips Arrivée Skips Arrivée Skips Armature du puits Les petites molettes Bande transporteuse Engrenage
Zolder

Notes Le puits 1 servait à l'aération et la descente du personnel et matériel, il comportait 2 cages de 4 étages.

Le puits 2 servait exclusivement à la remontée du charbon. En 1957 on remplace les cages par des skips, on traite alors 1200 tonnes de charbon à l'heure.

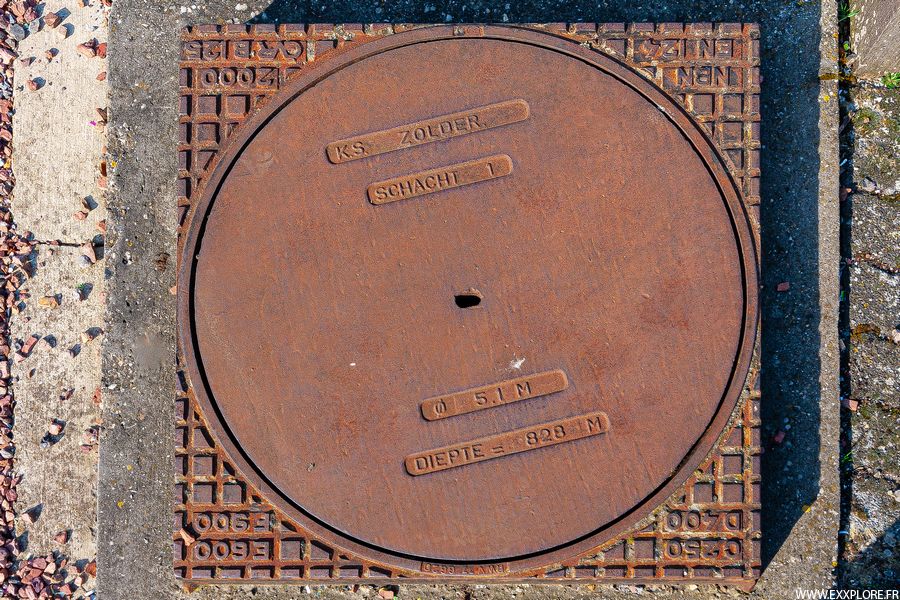

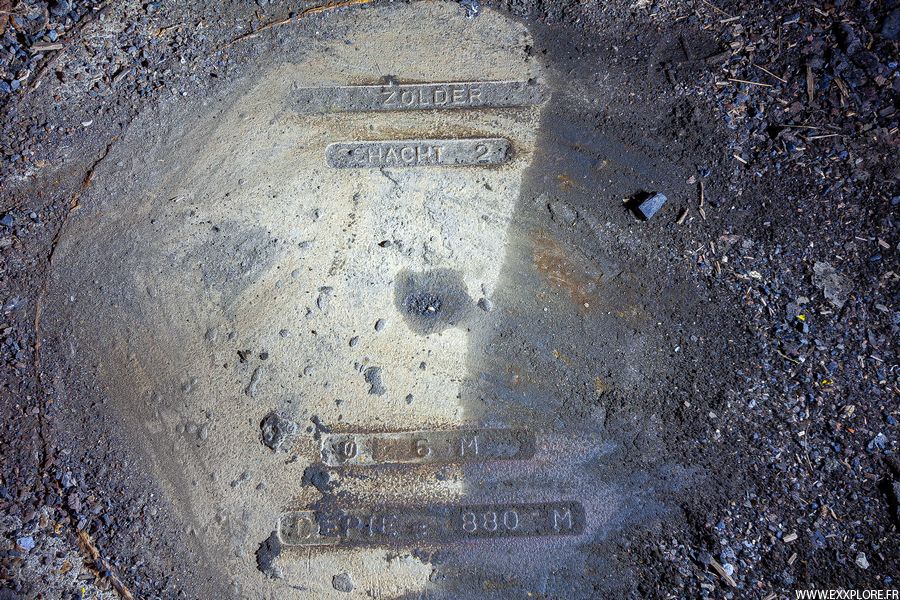

Les tombes
Zolder - Tombe Puits 1 Zolder - Tombe Puits 2
Zolder

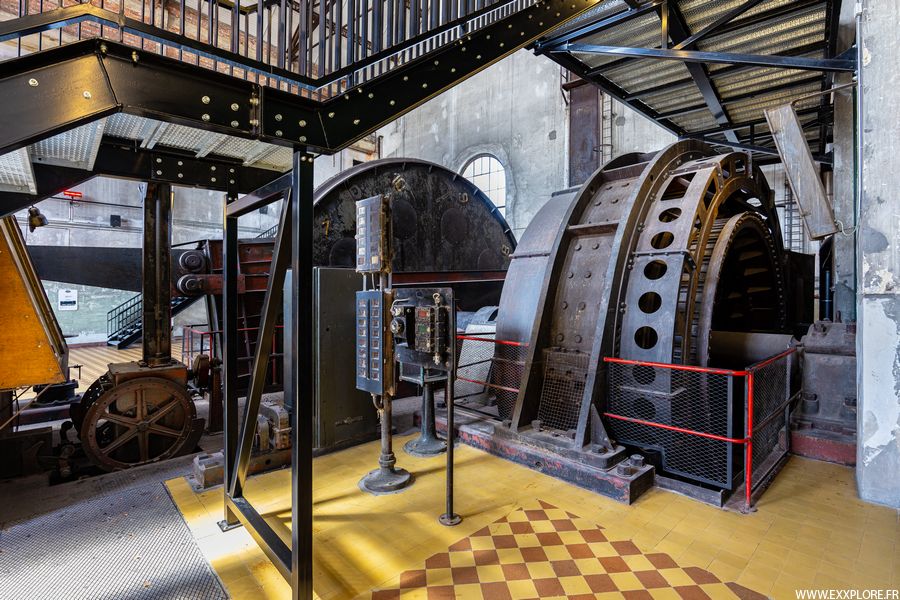

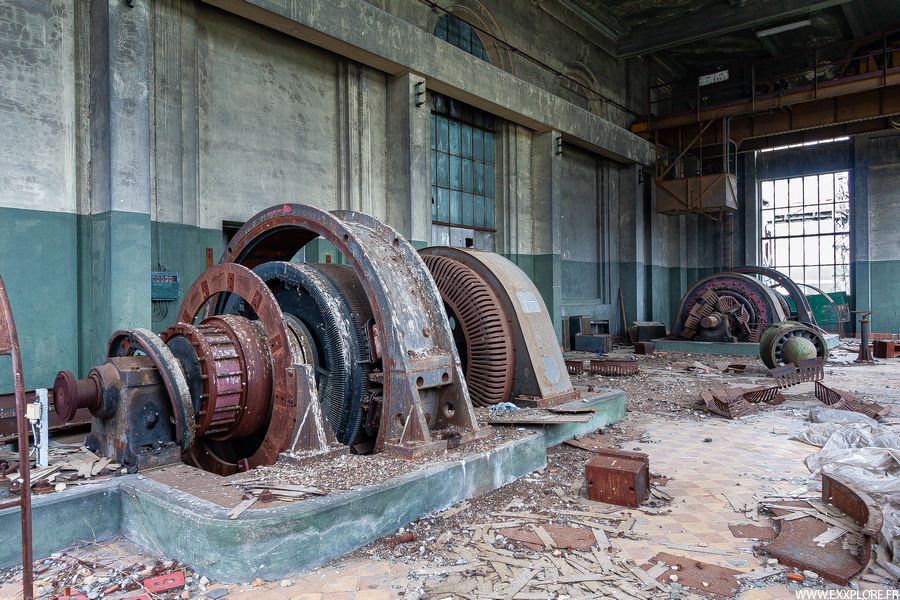

Salle des machines - Machines d'extraction

Il y avait trois machines d'extraction au total :

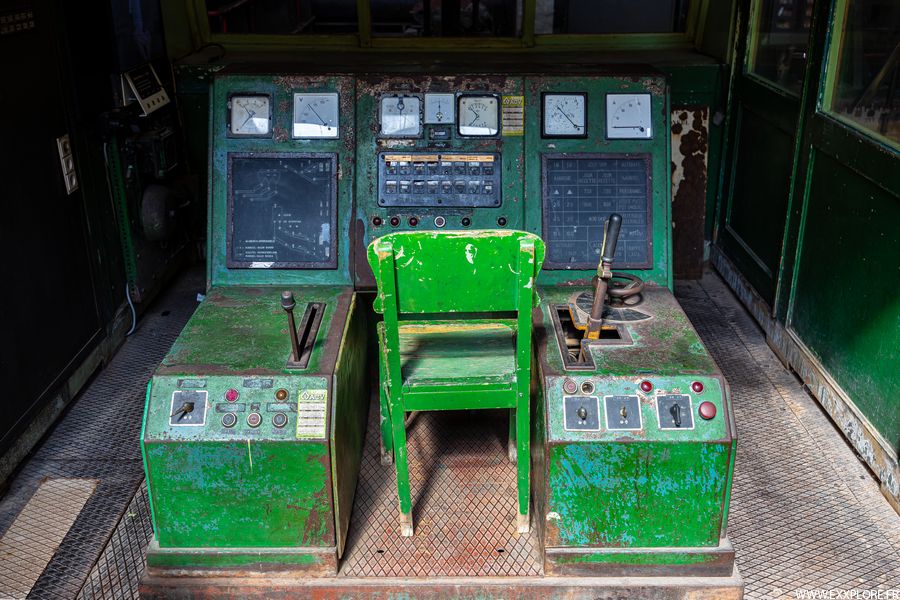

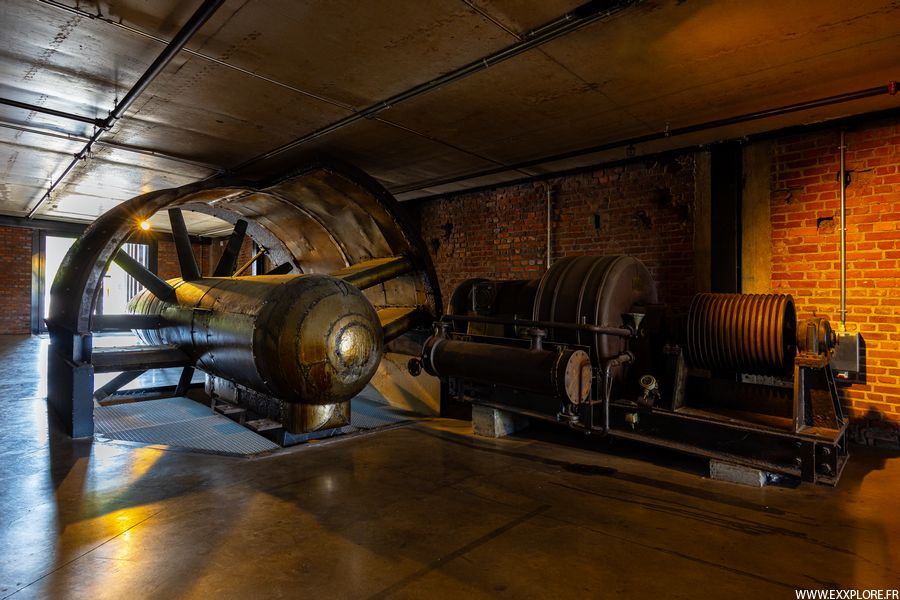

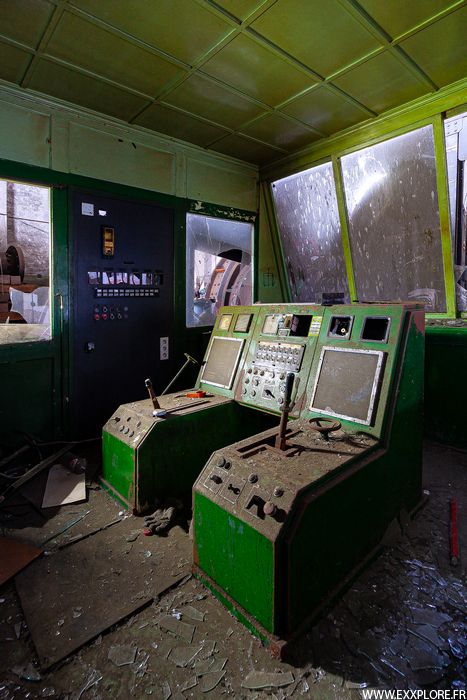

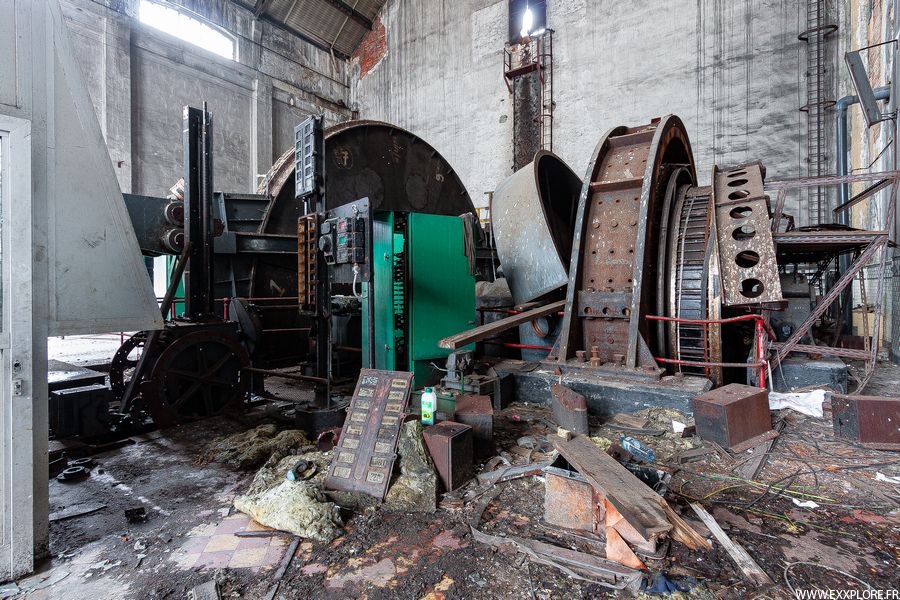

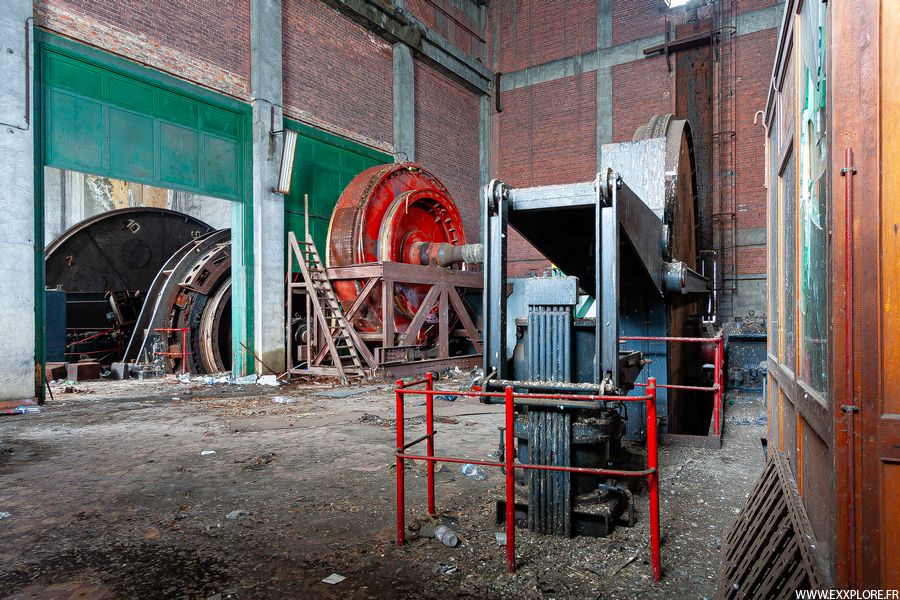

Machine d'extraction 1 Machine d'extraction 1 Poste de commande Casiers
Machine d'extraction 1

Notes Pour le puits 1 on descend à deux étages : -720 et -800 mètres et on atteint -900 mètres par des galeries inclinées.

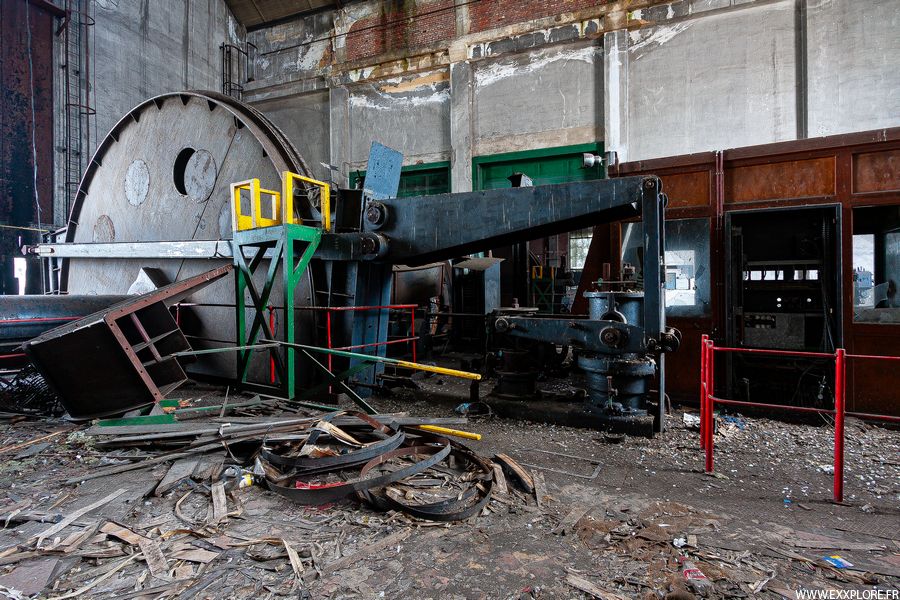

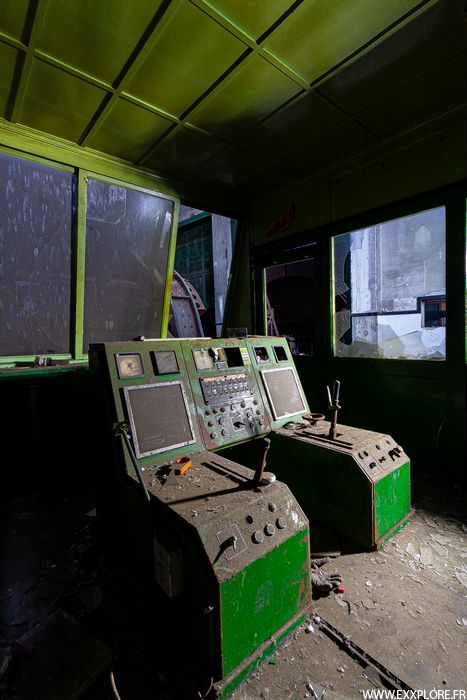

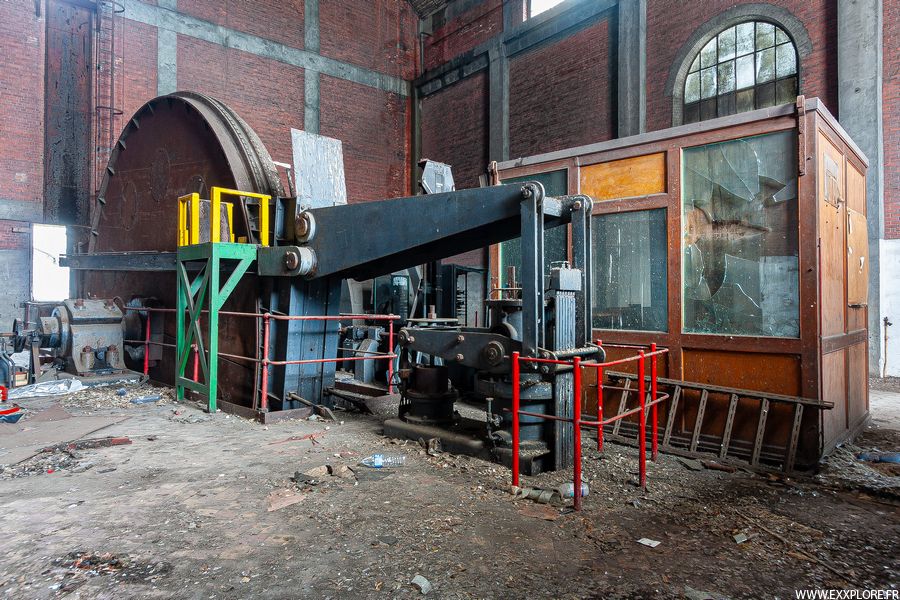

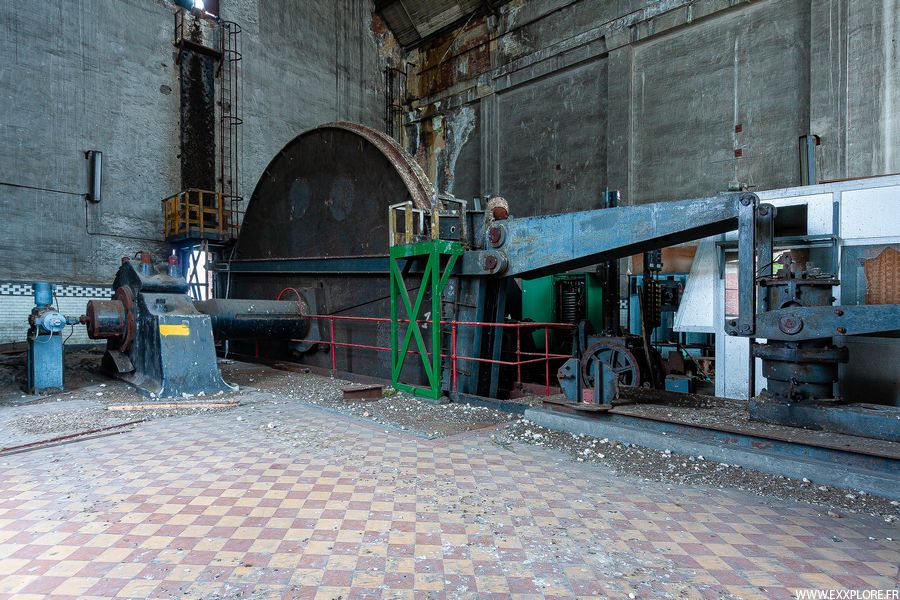

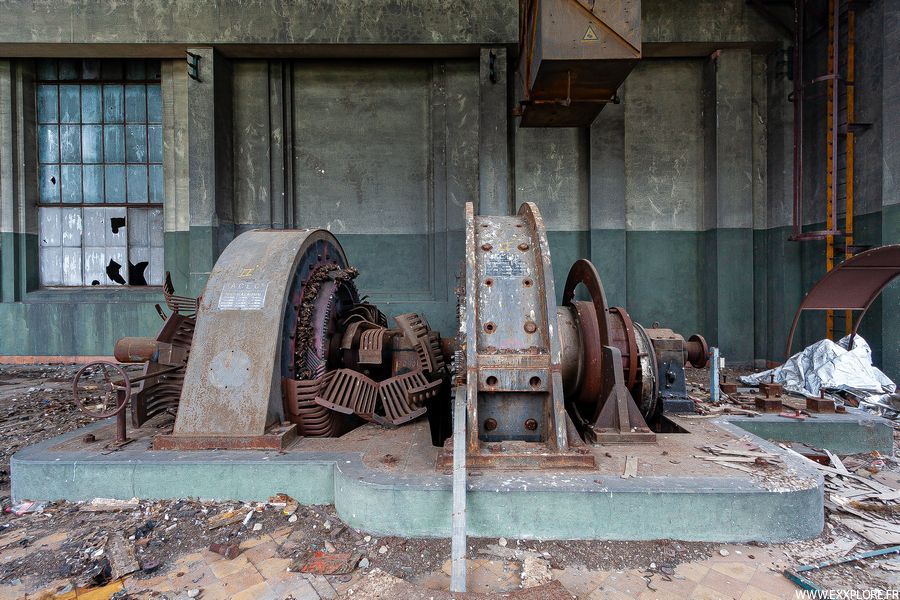

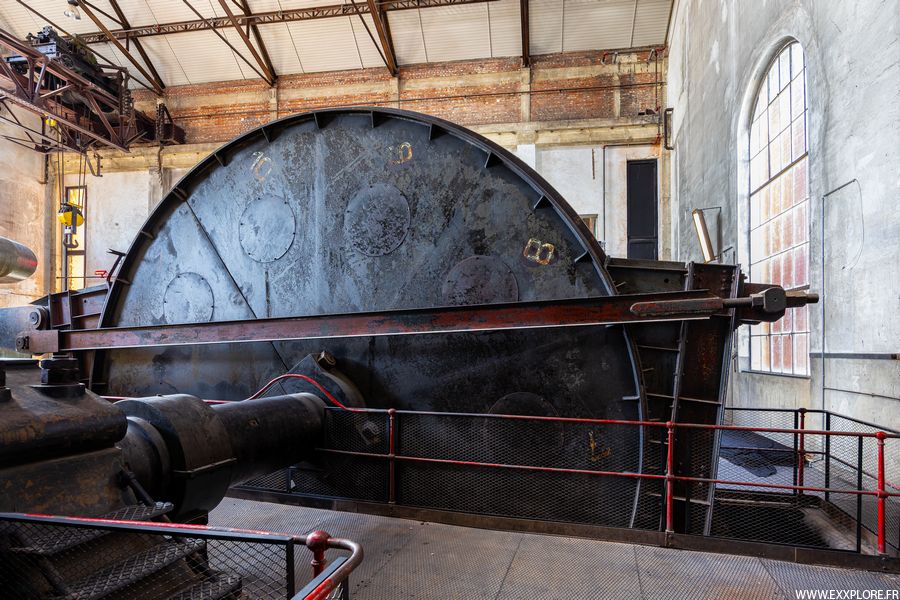

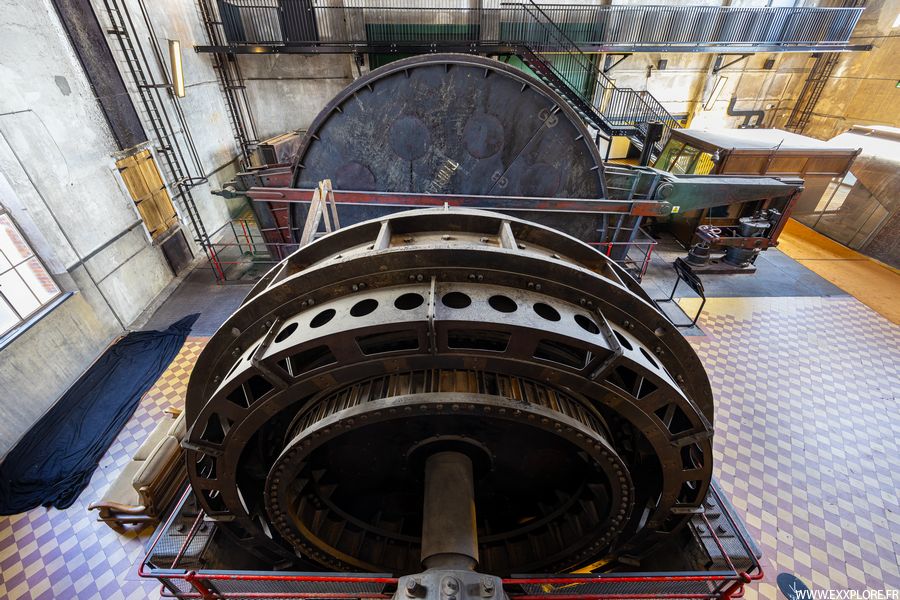

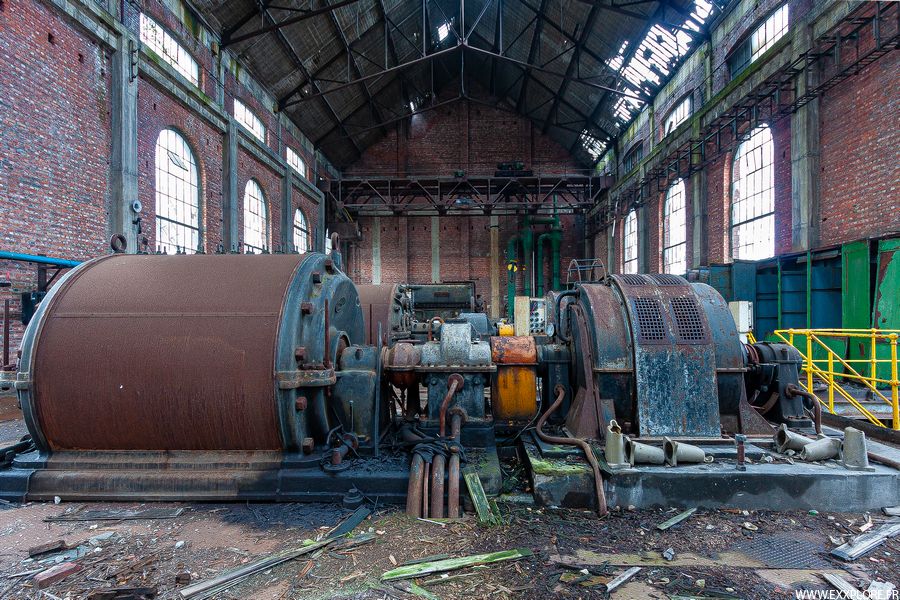

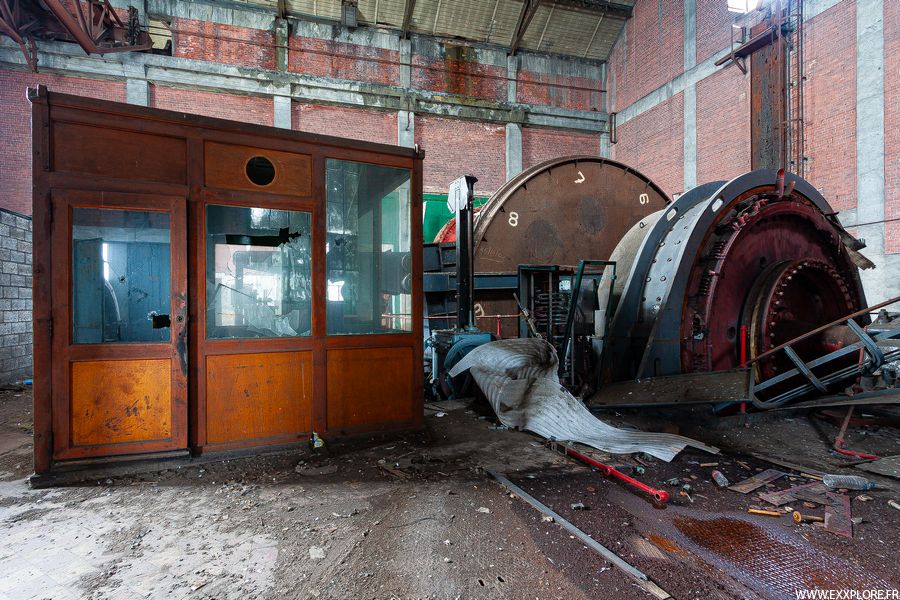

Machine d'extraction 2 Machine d'extraction 2 Poste de commande Rotor de secours
Machine d'extraction 2

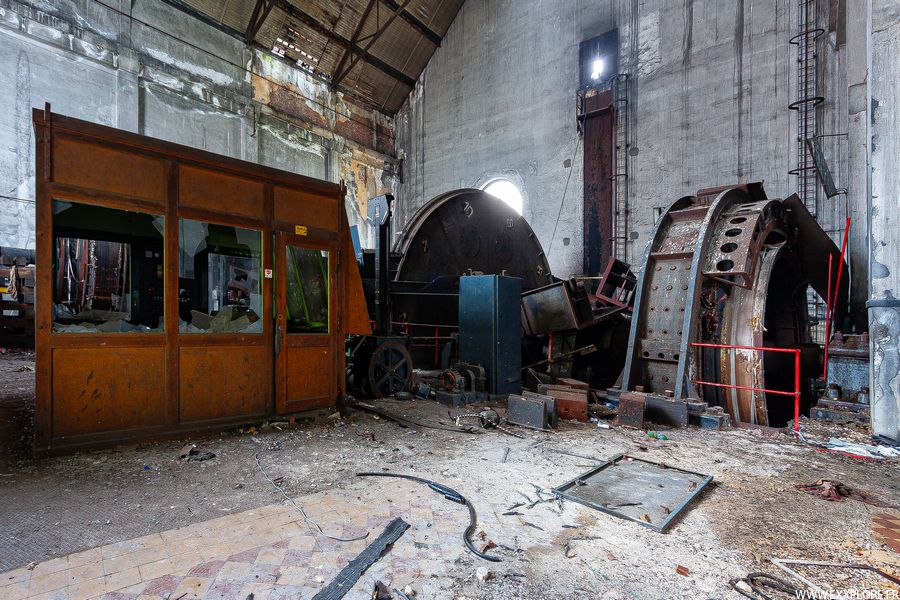

Machine d'extraction 3 Machine d'extraction 3 Poste de commande Rotor de secours Machine d'extraction 2 et 3
Machine d'extraction 3

Notes Pour le puits 2 on descend à -850 mètres.

La plus belle des vues avec les deux machines d'extraction l'une à côté de l'autre !

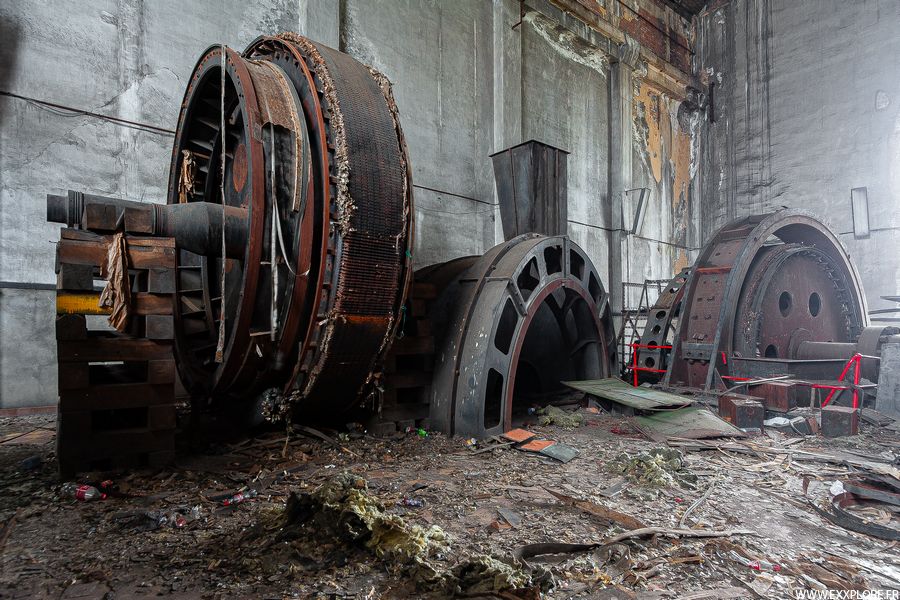

Convertisseurs Convertisseurs
Convertisseurs Leonard
Salle des machines - Hall des compresseurs

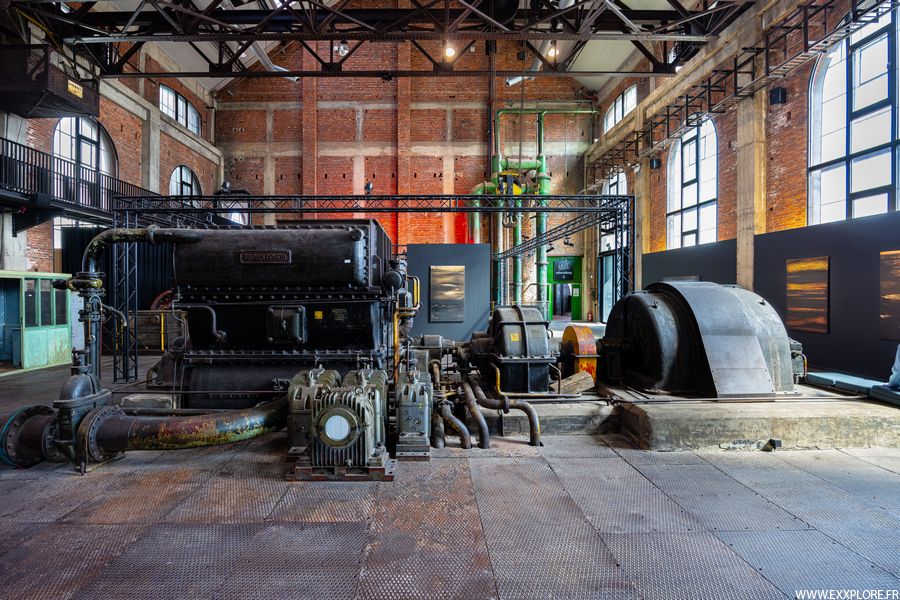

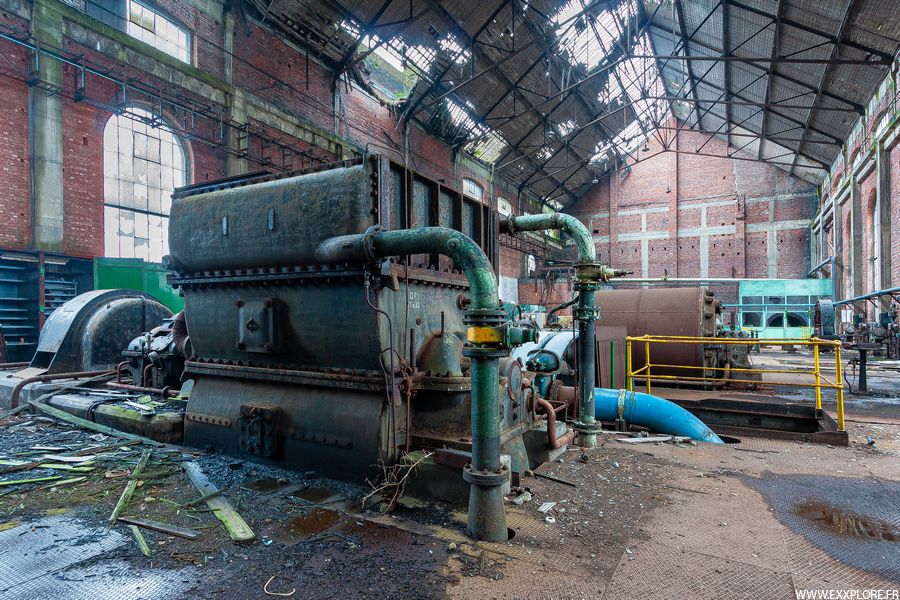

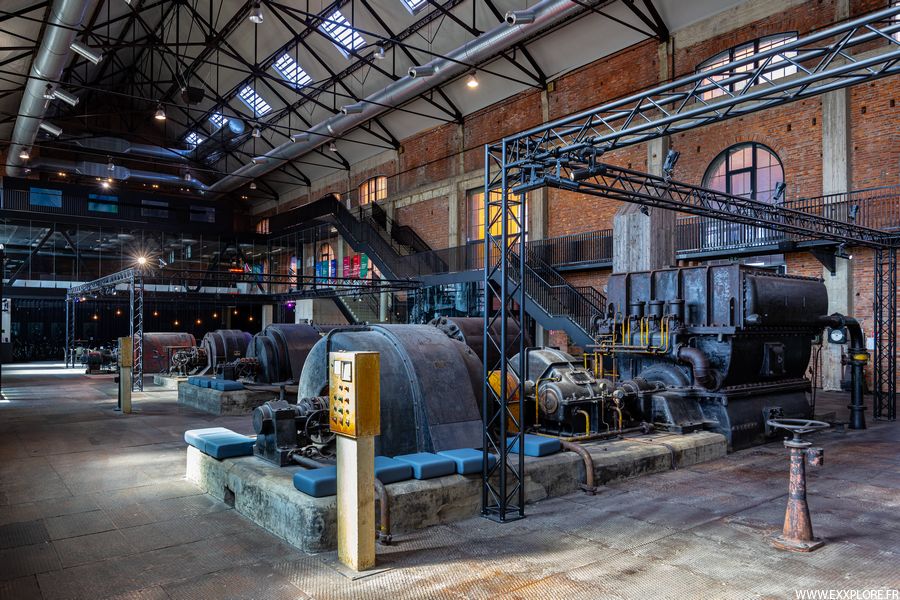

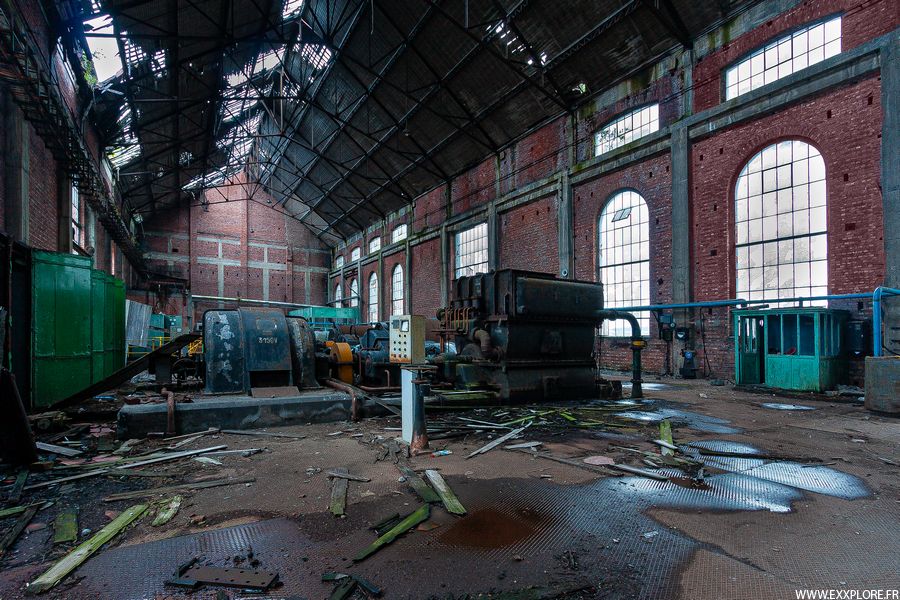

Hall compresseurs Hall compresseurs Hall compresseurs Hall compresseurs Plaque moteur ACEC Puits 2 Puits 2
Hall compresseurs

Notes A cette époque tout le bâtiment est en mauvais état, les infiltrations d'eaux ont dévastés la toiture qui menace de tomber, le sol est parsemé de trous béants et les tôles ne tiennent plus.

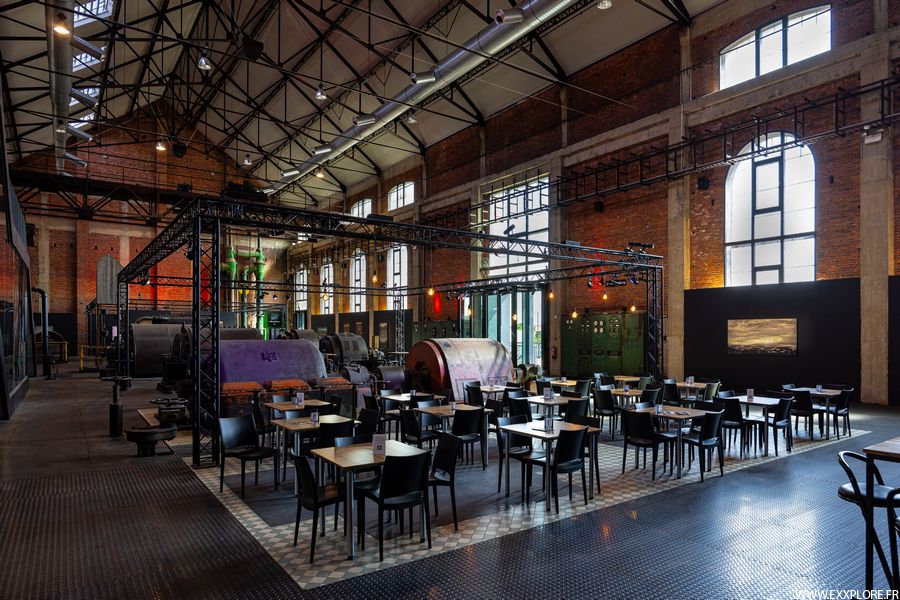

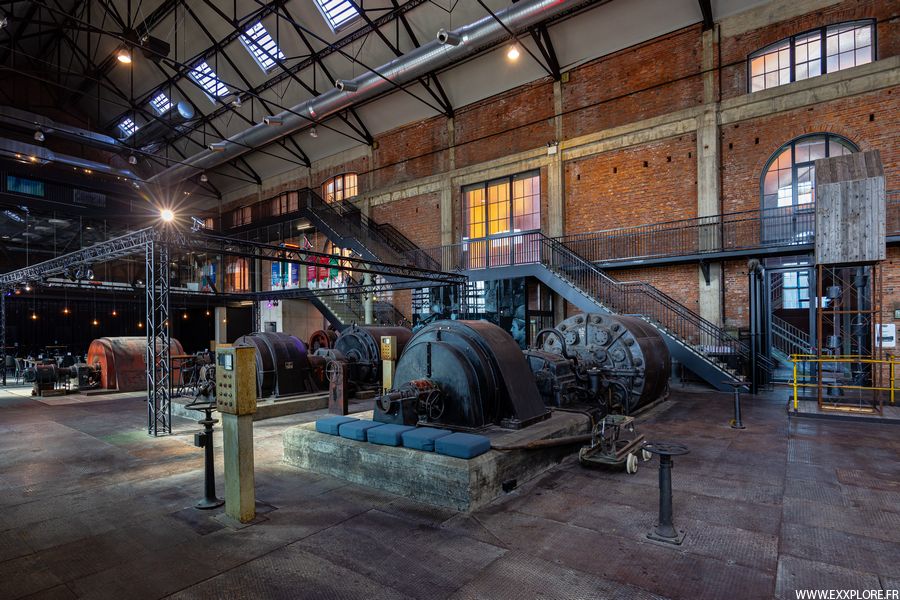

Salle des machines - Hall des compresseurs - Après rénovation

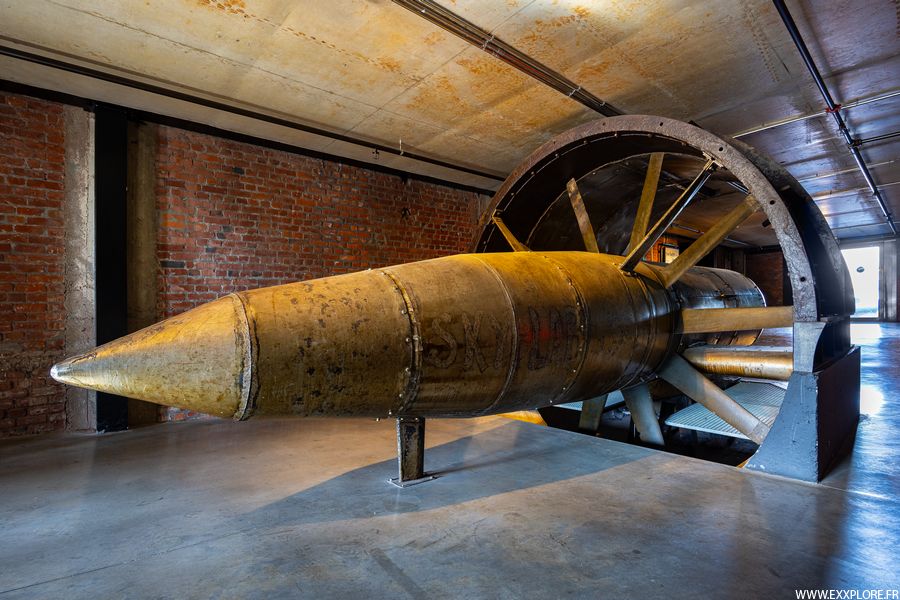

Ventilateur d'aérage Ventilateur d'aérage
Ventilateur d'aérage

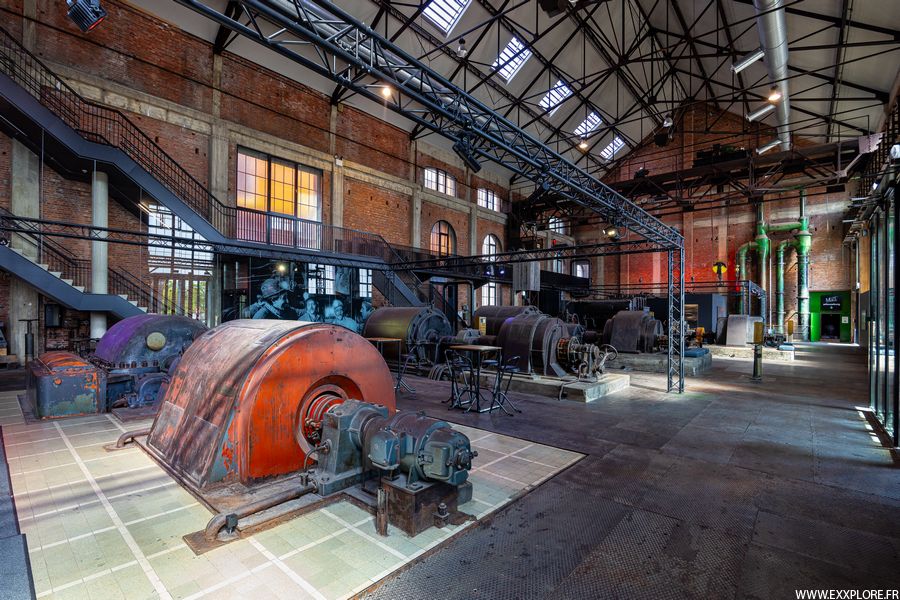

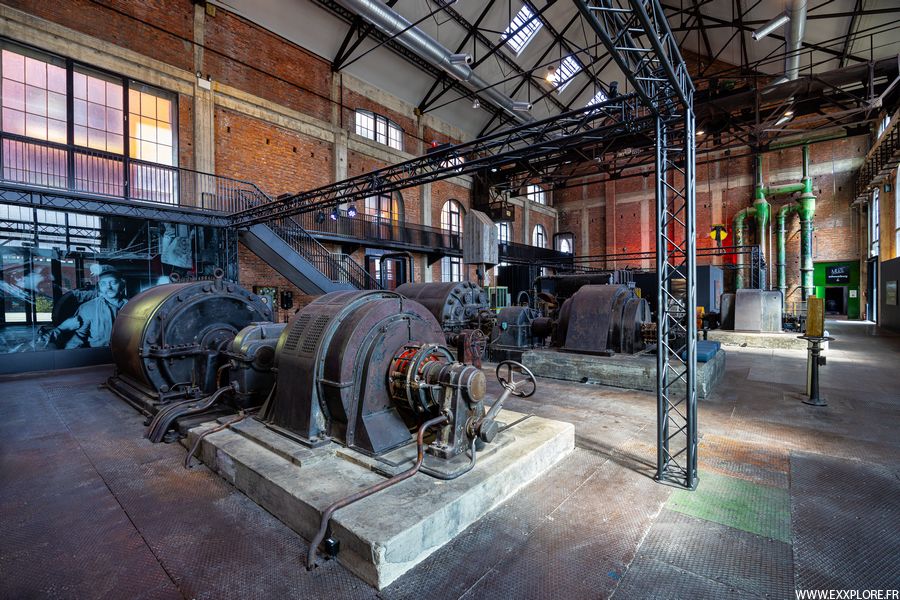

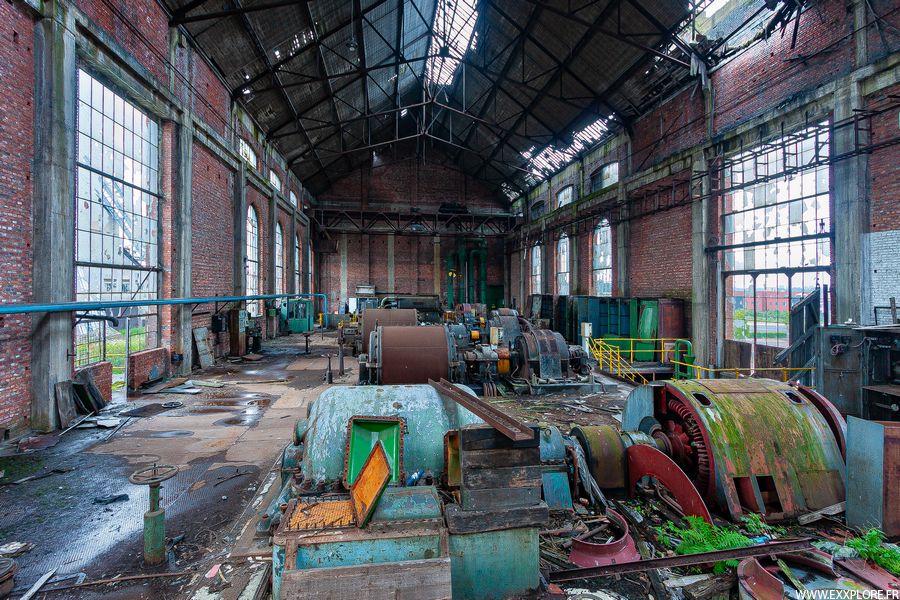

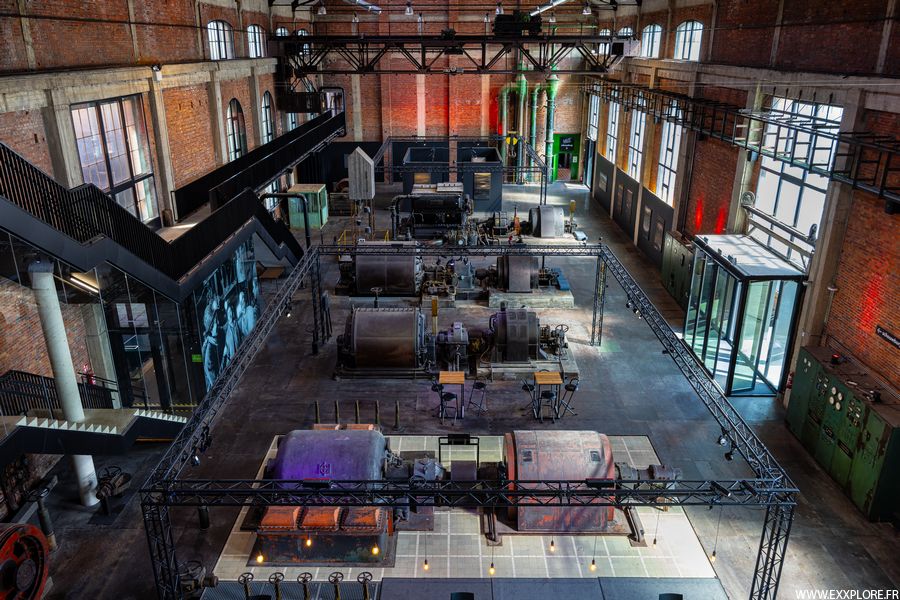

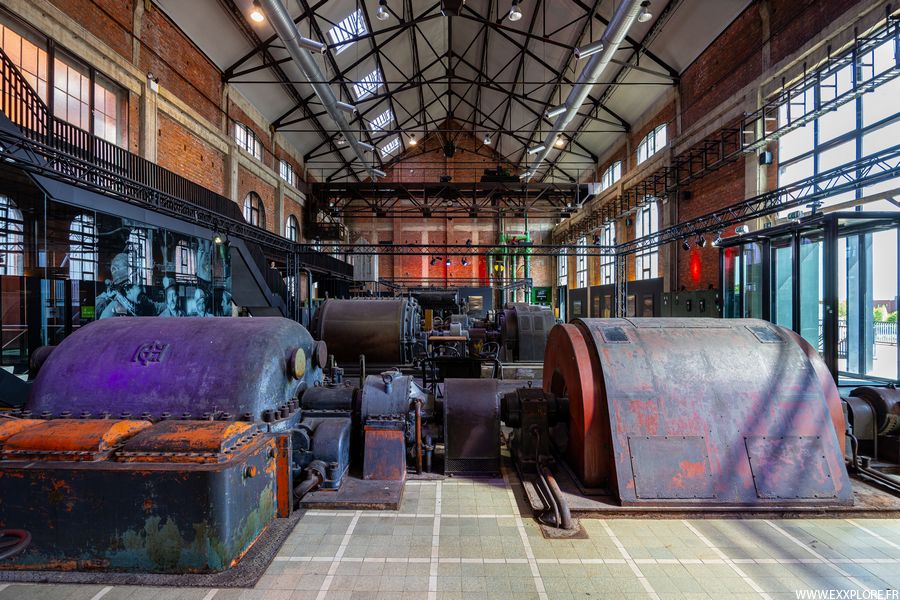

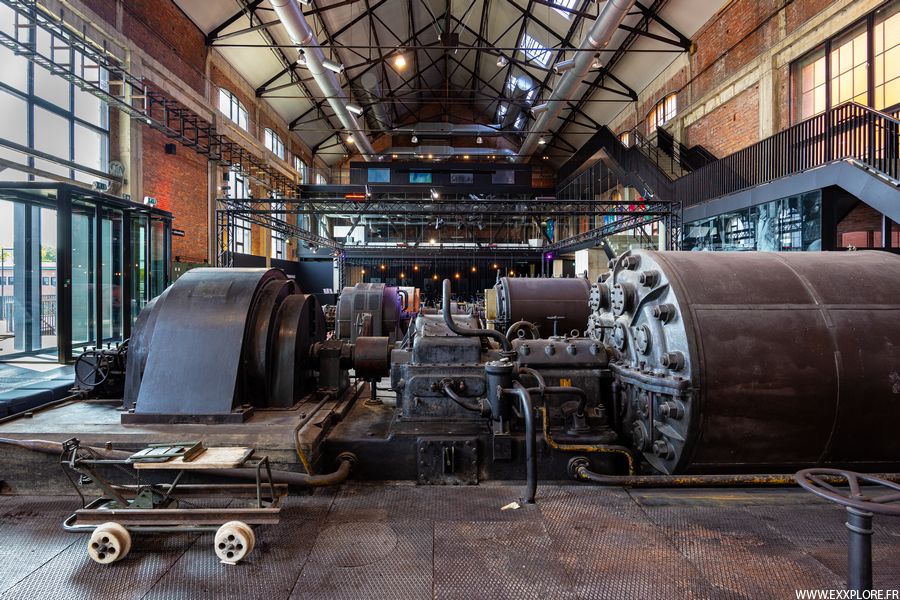

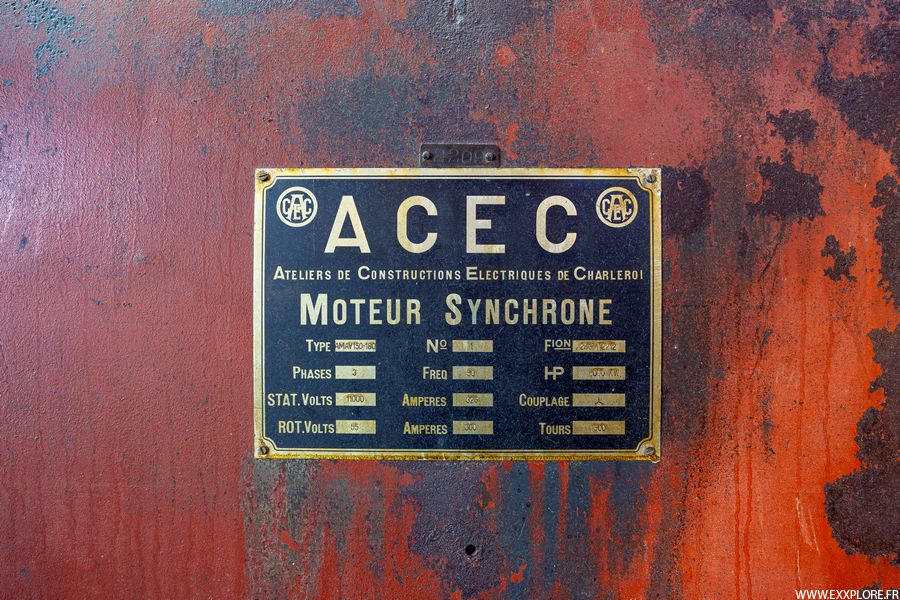

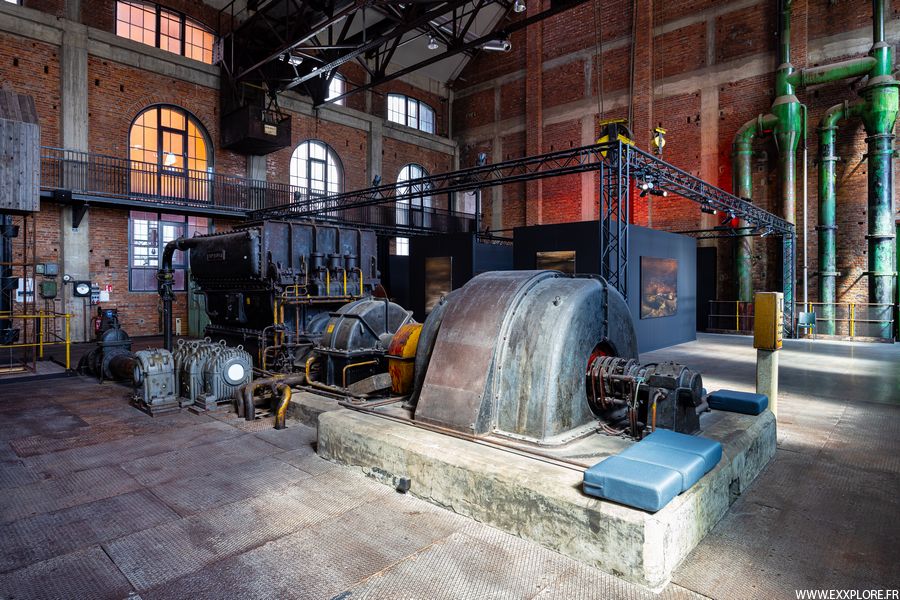

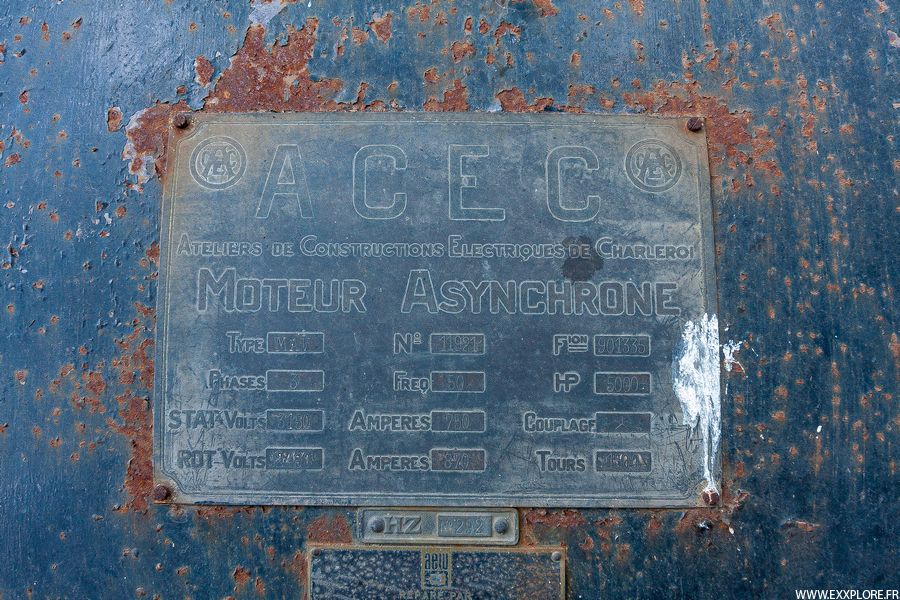

Hall compresseurs Hall compresseurs Hall compresseurs Hall compresseurs Hall compresseurs Hall compresseurs Hall compresseurs Plaque moteur ACEC
Hall compresseurs

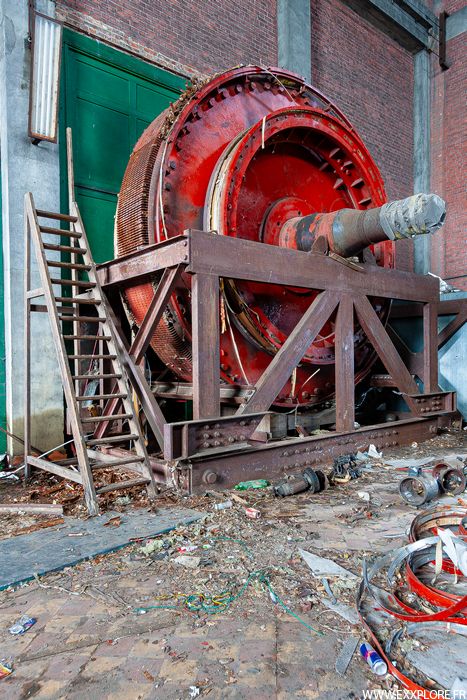

Notes Voici le grand hall qui accueille aujourd'hui 4 turbocompresseurs.

Les derniers ont été installés en 1959, il n'en reste plus qu'un seul exemplaire, ils permettaient de produire 60 000m³/h chacun grâce à un moteur synchrone triphasé de 6000kW. (Cf: Première photo)

Le suivant date de 1927 et développe 15 000m³/h

Le troisième date de 1934 et développe 24 000m³/h

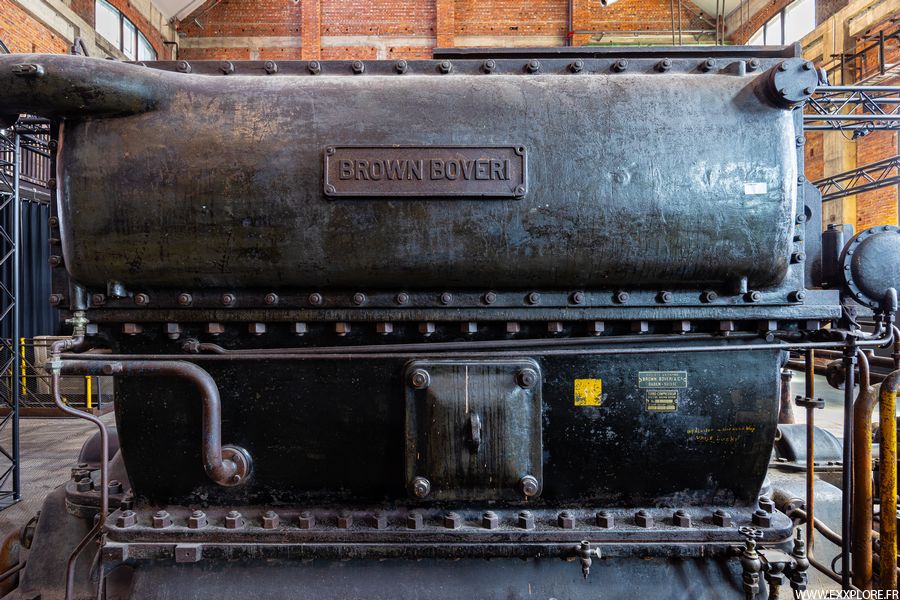

Enfin le dernier (Brown Boveri) date de 1937 et développe 35 000m³/h grâce à un moteur de 5000kW

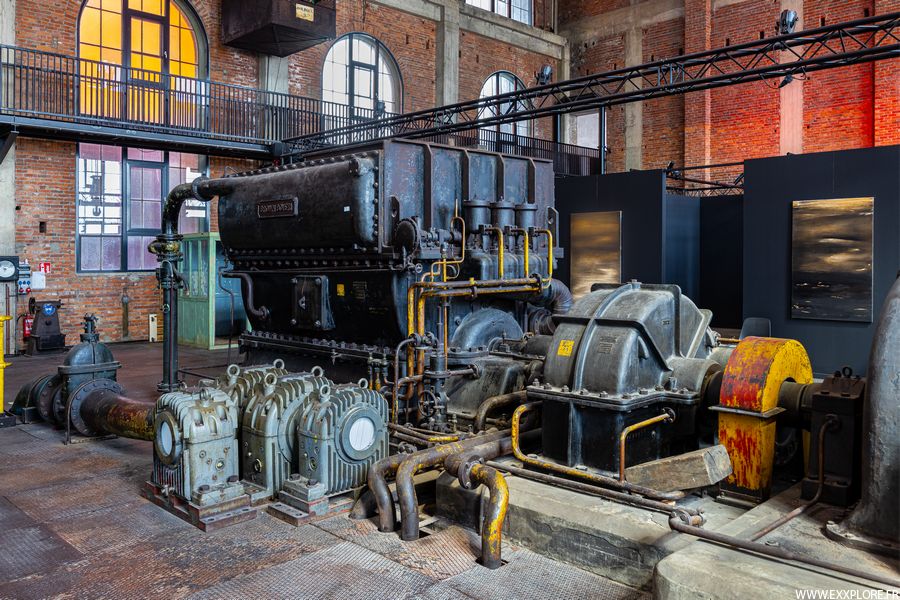

Hall compresseurs Hall compresseurs Hall compresseurs Hall compresseurs Hall compresseurs Hall compresseurs
Hall compresseurs

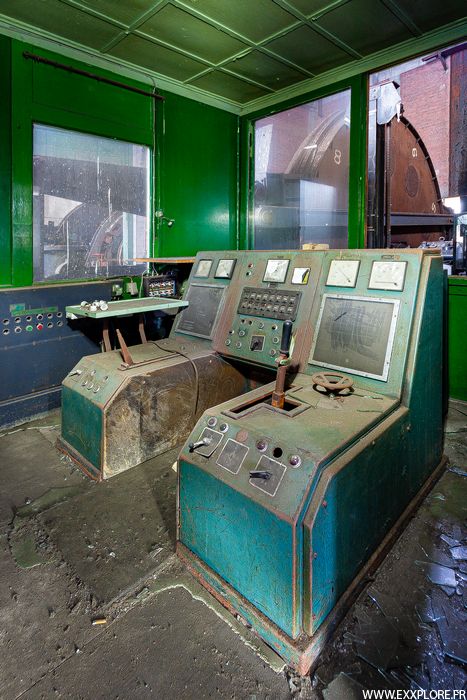

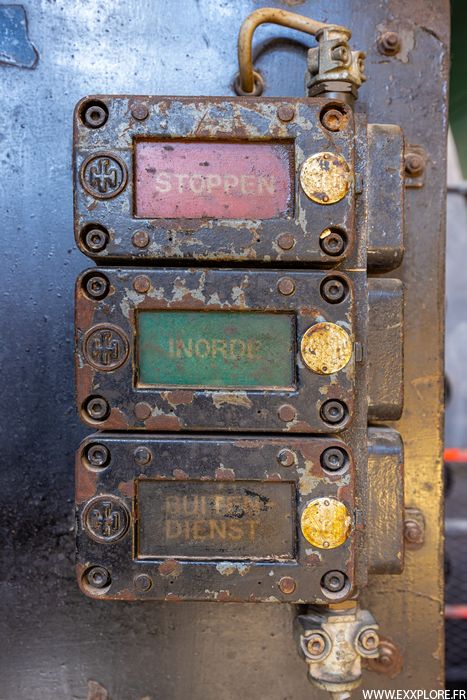

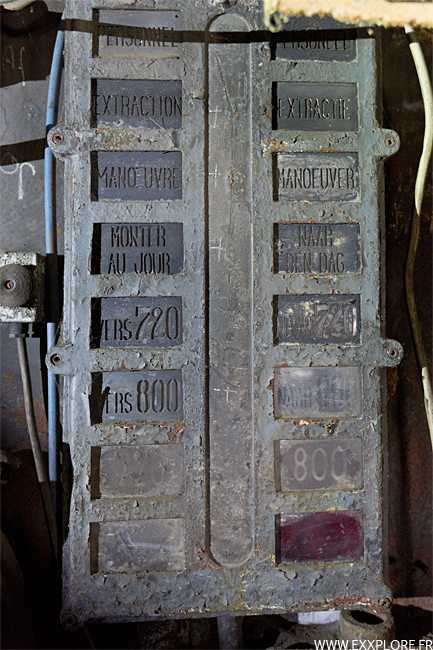

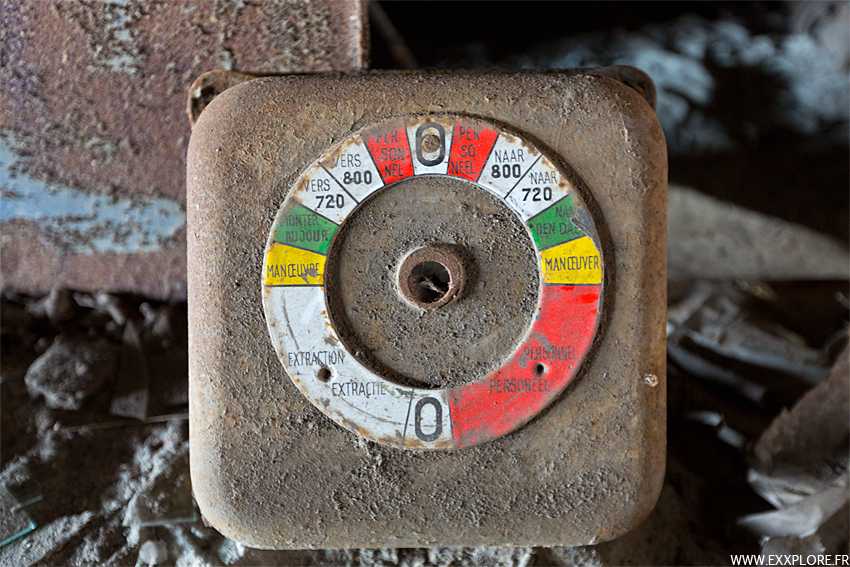

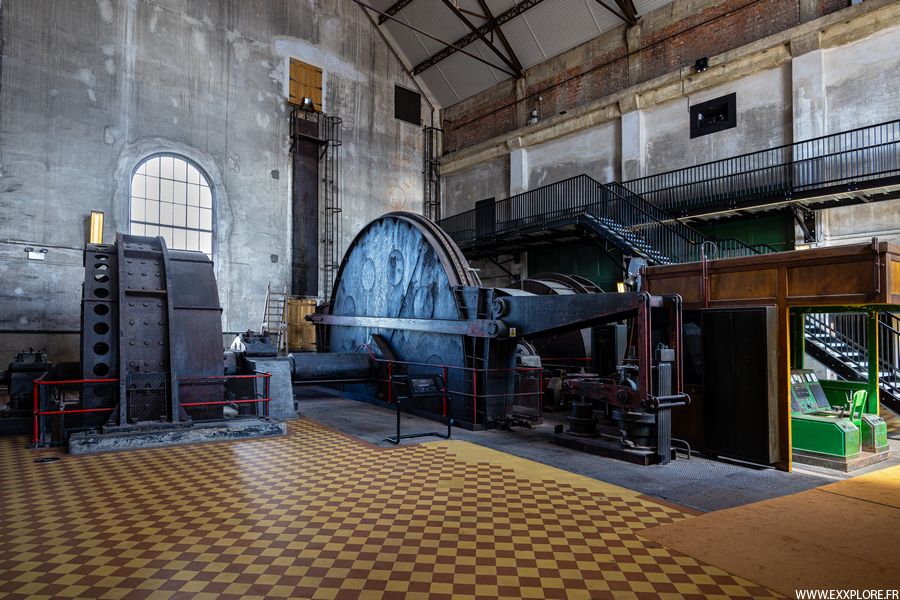

Machine d'extraction 2 Machine d'extraction 2 Machine d'extraction 2 Machine d'extraction 2 Poste de commande Signalisation Tableau de signalisation
Machine d'extraction 2

Notes La machine d'extraction 2 a retrouvé son éclat, elle provient des ateliers du Thiriau.

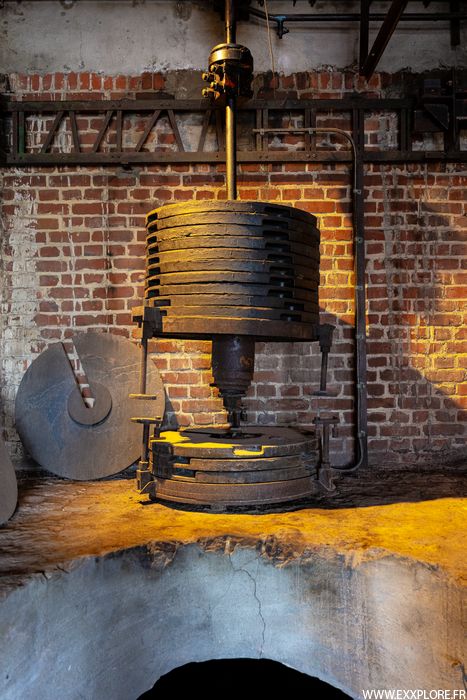

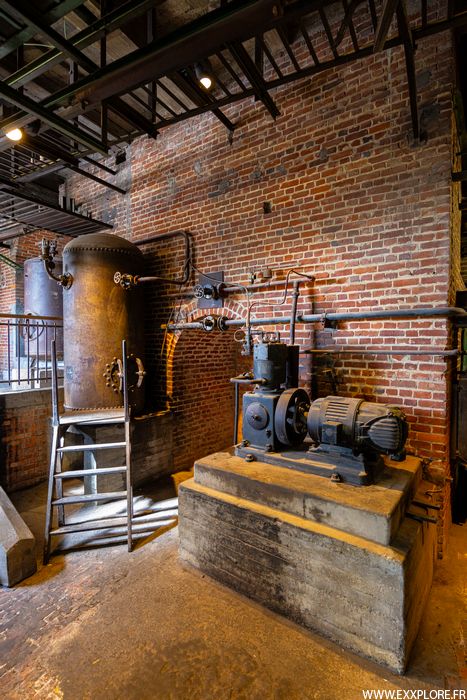

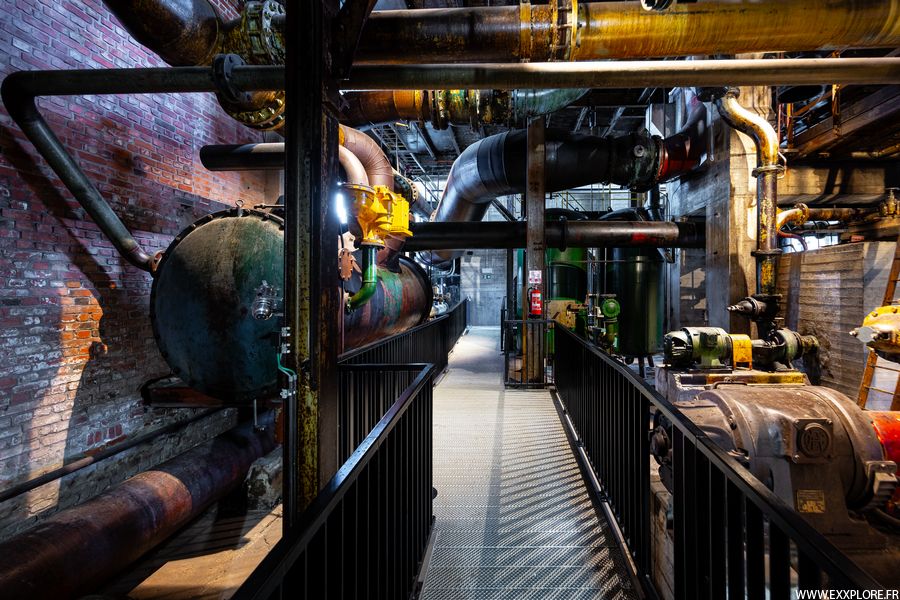

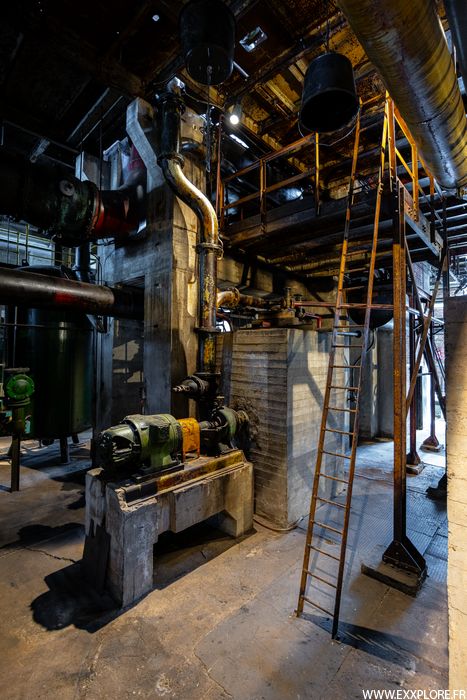

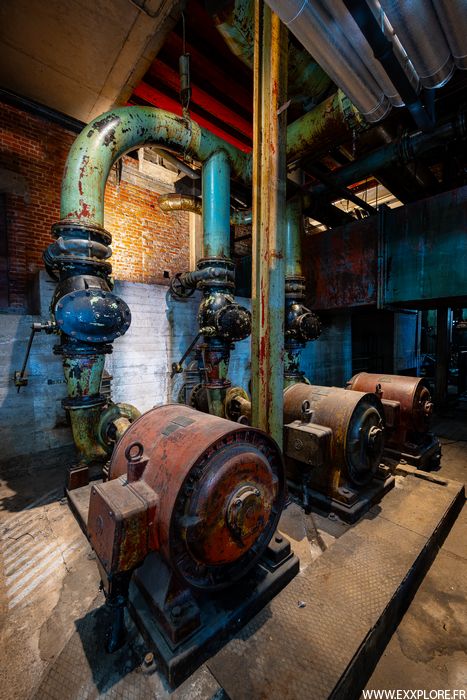

Sous sol Sous sol Sous sol Moteur ACEC Contrepoids
Sous sol

Notes Le sous sol est un réseau de canalisations afin d'acheminer la pression dans la mine.
