Concession : "Genck-Sutendael" le 03 Nov 1906 de 3800 Ha
Année : 1917 - 1988 (31 mars 1988)
Compagnie : Charbonnages de Winterslag
Production total : 66 593 000 tonnes
Winterslag est la plus ancienne mine du bassin c'est la première à avoir extrait du charbon. En 1912 la Société Anonyme des Charbonnages de Winterslag est crée. Le groupe français Schneider-Creusot détient 40% des parts et le reste, par le groupe Coppée, pour la Belgique.
Le puits 1 (le plus haut) est le plus récent du bassin il a été reconstruit en 1963, remplaçant celui de 1915. Le puits 2 est le plus ancien du bassin.
En 1967 la production maximale est atteinte avec 1 635 000 tonnes de charbon et un effectif de 6250 mineurs en 1953. La profondeur maximale est de 850 mètres. Winterslag a eu une mauvaise réputation c'est là qu'il y a eu le plus d'accidents, puis après plusieurs efforts après la seconde guerre mondiale elle est devenue la plus sûre.
Aujourd'hui des travaux de réfection ont lieu (lors de ma visite) afin de restaurer les anciens bâtiments du charbonnage, le site s'appele aussi désormais : C-mine.
Merci à Xavier pour la dernière action.
Charbonnage - Chevalements
WinterslagPuits 1Puits 2
Chaque chevalement comprend 4 molettes.
WinterslagPuits 1
Poussard Puits 1Puits 1Arrivée Skip
Le puits 1 sert à l'extraction, il est équipé de skips, qui ont une contenance de 12 tonnes de minerai chacun.
Societé La MeusePuits 2Recette jour
Puits 2
Puits 1Puits 2Winterslag

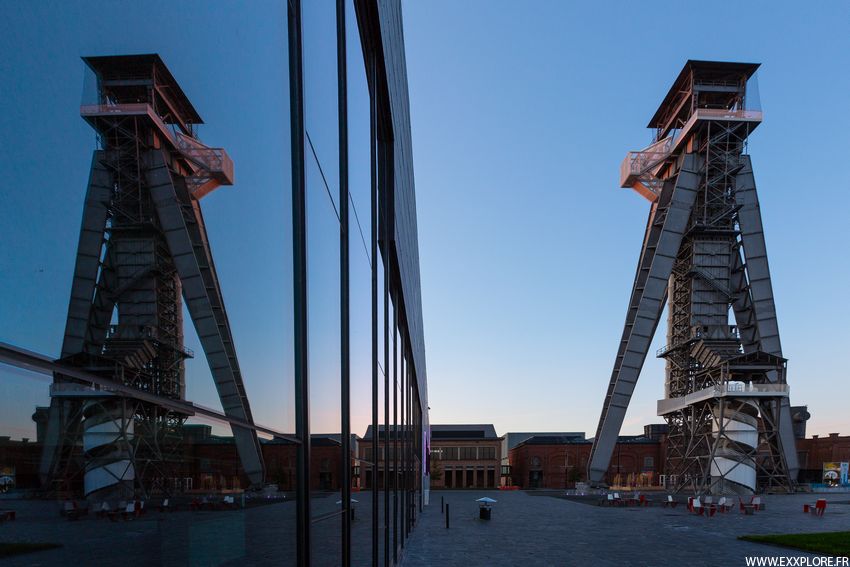

Dernière contemplation sur le charbonnage au lever du jour.
Tombe Puits 1Tombe Puits 2
La tombe du puits 2 se trouve à l'étage inférieur, dans le circuit de visite C-Mine.
Atelier de réparationWinterslagBâtiment extraction Puits 1Bâtiment extraction Puits 2
Voici une belle vue depuis le haut du puits 1, on y voit le bâtiment des compresseurs dans toute sa longueur flanqué de chaque côté des bâtiments d'extraction.
On voit très largement les entailles dans les bâtiments d'extraction pour laisser passer les câbles.
Winterslag
Winterslag
La Mine
Galerie de ventilationVentilateur
Le début de la visite se fait par la galerie de ventilation.
Galerie vers le puits 1Galerie des mineurs
La galerie des mineurs est une galerie double qui mène du puits 2 à la salle des pendus. Les mineurs descendant croisent ceux qui remontent. C'est une longue galerie tout en brique magnifiquement mis en valeur.
MolettesPuits 1
La visite se poursuit jusqu'à l'ascension aux molettes du puits 1.
La grande salle des compresseurs
Salle des compresseursTurbocompresseur
C'est donc ici le coeur névralgique de la mine, ces compresseurs servent à fournir l'air comprimé qui sera utilisé en bas, notamment pour les marteaux piqueurs et autres machines.
Il y a un moteur ACEC, couplé à un turbocompresseur de la SA Brown Boveri & Compagnie capable de tourner à 5670 tours minutes. Le tout en 3 exemplaires : Groupe 5/6/7.
Ce pupitre avec cet appareil sert à mesurer la température de l'eau de refroidissement du moteur.
Huile de graissageEcrousManomètresSalle des compresseurs
VentilationACEC
On contrôle le niveau d'air grâce à ce pupitre. Afin d'alimenter toutes les galeries en air, il faut insuffler environ 300 mètres cubes d'air par seconde, d'autres ventilateurs en souterrain amélioraient ensuite la dispersion de l'air. Tous les ventilateurs étaient connectés à un seul puits pour aspirer l'air vicié du sous sol.
Puits 1 - Machine d'extraction 1
Il y avait deux machines d'extraction par puits, il en reste 3 :
Le tableau synoptique permet au machiniste de voir à quel étage se trouve la cage, quel type d'extraction (personnel, matériel, extraction) et indique la position du frein. A ces signaux lumineux étaient couplés une sonnette (On la distingue au bas)
Le tachymètre indique la vitesse de la cage. Le personnel descendait à une vitesse de 8 mètres par seconde, tandis que l'extraction pouvait atteindre 20 mètres par secondes.
En 1963 la cage 1 est remplacé par un skip, la cage 2 ne sert plus qu'à la remontée du matériel.
Poste de commandeLeviersBoutonsPoste de commande
Il s'agit de la cabine du machiniste.

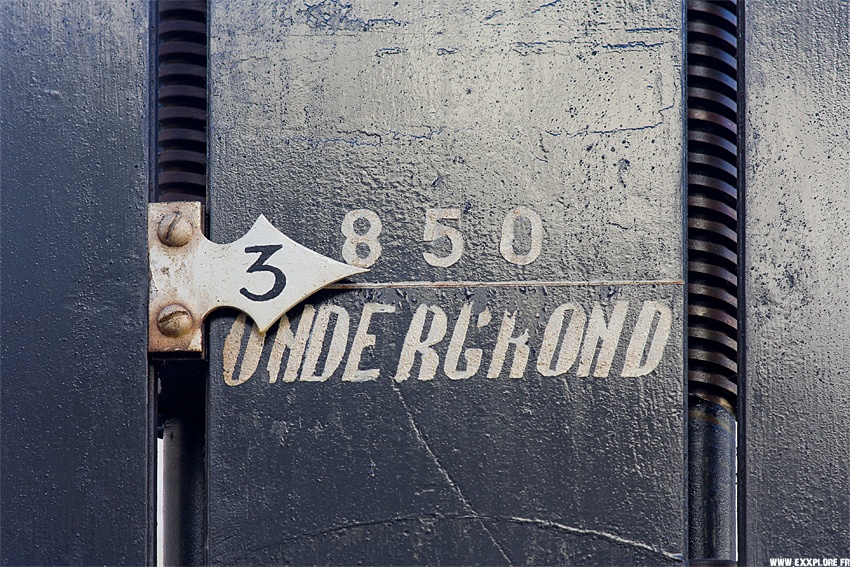

-850 OndergroundAmpèremètres et voltmètresPistonPlan
Il y avait plusieurs étages (-540, -600, -660 et -735) et le plus profond était à -850m.
Sur le plan on voit tout à fait les quatre machines d'extraction ainsi que la salle des machines.
Puits 2 - Machine d'extraction 4
Machine d'extractionPoste de commandeLe moteur Schneider-735 Onderground
Il s'agit de la deuxième machine d'extraction du puits 2, c'est à peu de chose près la même que la machine 3. Il s'agit de la plus vieille machine d'extraction de la Campine.
La machine d'extraction 3 comprend des moteurs auxiliaires en cas de défaillance, ce puits sert uniquement au personnel.
Ces convertisseurs Ward Leonard alimentaient en courant continu les deux moteurs des machines d'extraction. Pour rappel afin de transformer le courant électrique alternatif (AC) en courant continu (CC) il faut utiliser des groupes convertisseurs. Ces convertisseurs sont dotés d'une excitatrice, d'un alternateur, et de son moteur d'entraînement
Les moteurs des machines doivent être suffisamment puissants pour tirer le câble qui pèse 17kg par mètre soit plus de 17 tonnes par 1000 mètres !
IsolateurUp !
VolantsPupitre de commandeManettesVolants
La salle électrique
La salle électriquePupitre de contrôleAlternateurs
C'est une salle incroyable et en parfait état. Elle sert aujourd'hui comme salle de réception. En ce qui concerne les alternateurs il devait y en avoir au moins 3 voire 4.
Interrupteur à leviersSynchronisation AlternateursInterrupteursManettes
