Charbonnages de Waterschei

Installations
Waterschei
Waterschei
Puits 2 Puits 2 Puits 2 Puits 2
Puits 2

Notes Il y avait deux chevalements, il ne reste plus que le chevalement du puits 2 (1088m), le puits 1 (1208m) a été détruit en 1995, tout le reste des installations a également disparu après la fermeture de la mine.

Tombe puits 2
Tombe puits 2
Les molettes
Les molettes
Voies
Voies
Waterschei
Waterschei sunrise
Tombe puits 1
Tombe puits 1
Ventilation
Ventilation
Bâtiment machines
Bâtiment machines d'extraction

Notes La tombe du puits 1 n'existe plus, elle a sûrement été volée, comme d'autres...dans la région.

On voit très nettement les ouvertures pour les câbles des poulies.

Bâtiment principal
Premier étage
Premier étage
Porte
Porte
Verrière
Verrière
Motif sculpté
Motif sculpté

Notes Le magnifique bâtiment de mine (1922-24) tout en art déco, comprenait les magasins, bureaux, lampisterie et douches. C'est une structure en béton armé (système Hennebique : du nom de son créateur), les ouvertures sont toutes ornés par du fer forgé (portes, fenêtres, balustrades), le sol et certains murs sont carrelés, quand ils ne reçoivent pas de la mosaïque. Il y a des escaliers en surnombre à tous les étages et deux monumentales verrières (perpendiculaire) viennent surplomber le toit pour apporter encore plus de lumière dans l'édifice.

Tout est vide à l'intérieur aujourd'hui, il est en complète rénovation à l'heure actuelle.

Les douches
Les douches
Hall des douches
Hall des douches
Ballustrades
Ballustrades
Escalier
Escalier
Dernier étage
Dernier étage
Ascenseur
Ascenseur
Escalier principal
Escalier principal

Notes Ce type d'escalier avec rambarde au centre est typique dans les bâtiments miniers.

Machines d'extraction
Machine d'extraction
Machine d'extraction
Moteur
Moteur
Indicateurs
Indicateurs

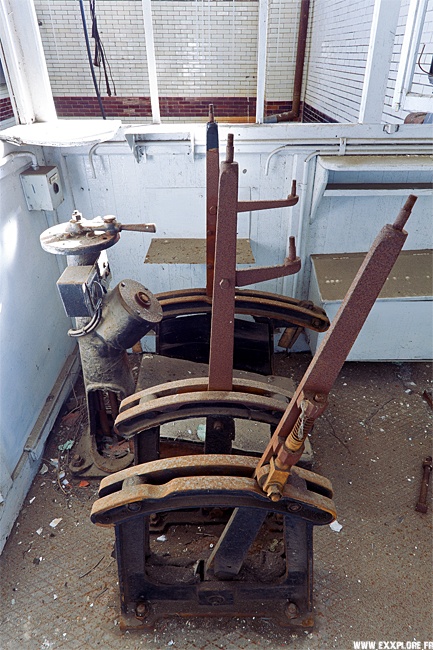

Poste de commande
Poste de commande

Notes Il y a deux machines d'extractions, voici la première.

Machine d'extraction
Machine d'extraction
Moteur
Moteur
Indicateurs
Poulie
Poste de commande
Poste de commande

Notes Et voici la seconde...

Compteurs
Compteurs
Indicateur de profondeur
Indicateur de profondeur
Schacht
Schacht
Barre
Barre
Treuil Treuil
Treuil
Bobine
Bobine
Molette
Molette

Notes Il s'agit sans doute d'un treuil de secours, il est placé au milieu des deux machines d'extraction.

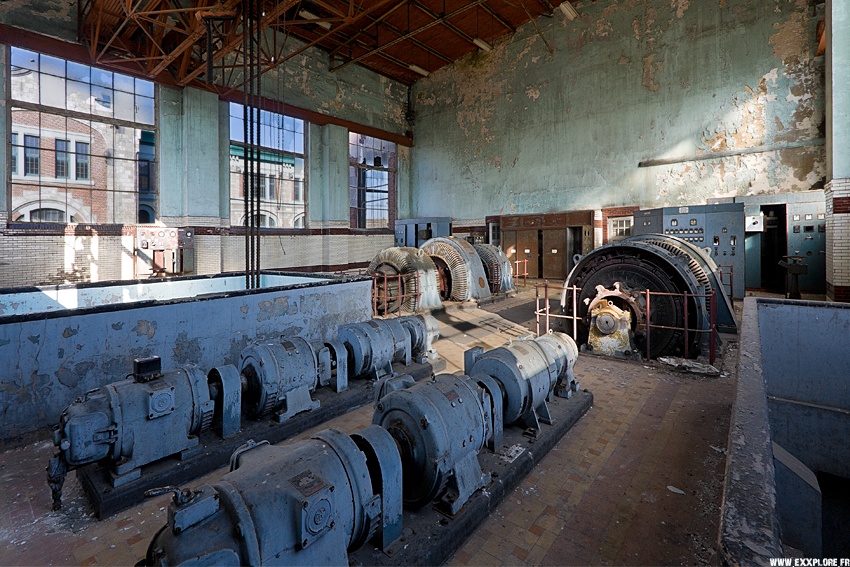

Convertisseurs Convertisseurs
Convertisseurs
Machine 3
Machine 3
Volant
Volant

Notes La salle des convertisseurs qui transforme du 130V en 220V, il y en avait trois visiblement, mais il en manque un. Ce sont des moteurs asynchrone à courant triphasés, qui entraînent les génératrices. Comme à Winterslag, l'ensemble de ces machines électriques vient de chez ACEC.

Tour de sondage
Tour de sondage
Tour de sondage

Notes Voici une tour de sondage (elle n'est pas d'époque mais reconstituée), ce n'est pas à Waterschei même mais pas très loin.
